Общее описание
УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ С АНАЛОГОВЫМ ВЫХОДОМ активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Ультразвуковой датчик Baumer, вы получаете надёжное решение от известного европейского производителя. UNDK 09U6914/D1 по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer UNDK 09U6914/D1 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели UNDK 09U6914/D1, артикула 11007901, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Ультразвуковой датчик
- Ширина: 8.6
- Длина: 57.7
- Материал: Пластмассовый
- Расст. срабатывания мин.: 3
- Расст. срабатывания макс.: 150
- Особенности: • 0-10 вольт пост напряжения
Baumer UNDK 09U6914/D1: обзор и применение
Датчик расстояния Baumer UNDK 09U6914/D1 — это ультразвуковой сенсор с аналоговым выходом, который обеспечивает точные измерения расстояния в диапазоне от 3 до 150 мм. Его уникальная особенность заключается в возможности работы с выходным сигналом 0-10 вольт, что позволяет легко интегрировать его в системы автоматизации. Корпус датчика выполнен из прочного пластика, что обеспечивает надежность в условиях промышленного производства.
Применение в производственных процессах
Представьте себе автоматизированную линию по упаковке пищевых продуктов. В этом процессе датчик Baumer UNDK 09U6914/D1 используется для определения положения упаковки на конвейере. Благодаря высокой точности и быстрому времени отклика, датчик способен своевременно передавать информацию о расстоянии до упаковки, что позволяет системе управления корректировать скорость конвейера и избегать сбоев. Это не только повышает эффективность работы линии, но и обеспечивает высокое качество упаковки, минимизируя риск повреждений.
Часто задаваемые вопросы
Каков диапазон работы Baumer UNDK 09U6914/D1? Этот датчик способен измерять расстояние от 3 до 150 мм, что делает его универсальным решением для различных задач. Как работает аналоговый выход на этом сенсоре? Он предоставляет сигнал в диапазоне 0-10 вольт, который можно использовать для мониторинга и управления в реальном времени. Подходит ли Baumer UNDK 09U6914/D1 для моего применения? Этот датчик идеально подходит для задач, требующих точного измерения расстояний в условиях автоматизации.
Почему стоит выбрать Baumer?
Приобретая датчики Baumer, вы получаете надежное решение для автоматизации процессов. Эти ультразвуковые сенсоры не только обеспечивают высокую точность, но и отличаются простотой установки и эксплуатации. Заказывая Baumer UNDK 09U6914/D1, вы делаете шаг к повышению эффективности вашего производства. Не упустите возможность улучшить качество ваших процессов с помощью передовых технологий измерения.
Техническое описание
| Основные параметры |
| Диапазон сканирования sd |
3 … 150 mm |
| scanning range close limit Sdc |
3 … 150 mm |
| scanning range far limit Sde |
3 … 150 mm |
| Точность повторения |
|
| Разрешающая способность |
|
| Время включения ton |
|
| Время выключения toff |
|
| Температурный дрейф |
|
| Звуковая частота |
380 kHz |
| Регулировка |
Teach-in |
| Помощь при выравнивании |
target indication flashing |
| Световой индикатор |
yellow LED / red LED |
| Электрические параметры |
| диапазон напряжения питания + Vs |
15 … 30 VDC |
| Потребление тока макс. (без нагрузки) |
35 mA |
| Выходная цепь |
voltage output |
| Выходной сигнал |
0 … 10 V / 10 … 0 V |
| Выходной ток |
|
| residual ripple |
|
| Защита от короткого замыкания |
yes |
| Защита от обратной полярности |
yes |

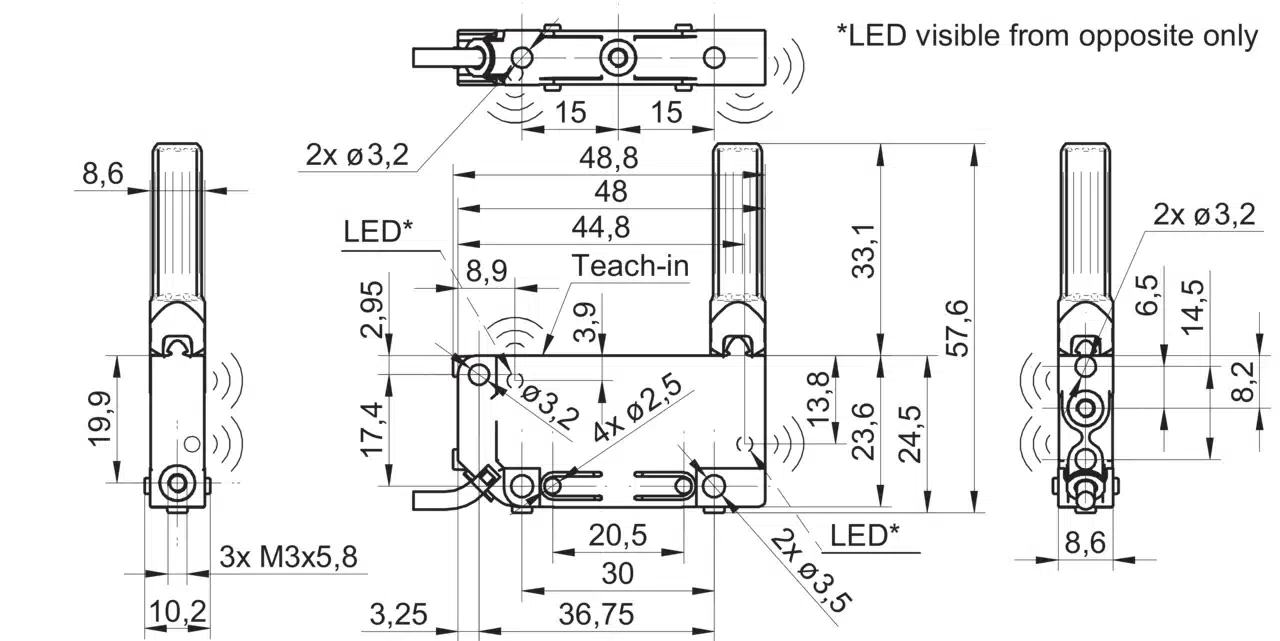

| Механические параметры |
| Тип |
rectangular |
| Материал корпуса |
PA 12 |
| Материал (beam columnator) |
POM |
| ширина / диаметр |
8,6 mm |
| высота / длина |
48,8 mm |
| Глубина |
57,7 mm |
| Тип подключения |
cable PUR 4 x 0,08, 2 m |
| Параметры окружающей среды |
| Рабочая Температура |
0 … +60 °C |
| Класс защиты |
IP 67 |
Вопросы и ответы
Как установить UNDK 09U6914/D1 на конвейер для контроля уровня металлической стружки и с чем он сравнивается по точности с датчиками других брендов?
Устанавливается на направляющую/кронштейн так, чтобы ось датчика смотрела на поток стружки; корпус 8,6×48,8×57,7 мм, POM колонатор. Сканирование 3–150 мм, питание 15–30 VDC, выход 0–10 V, Imax 35 mA, 380 kHz, Teach‑in, индикация. Точность повторяемости и разрешающая способность соответствуют промышленным датчикам аналогичного класса; для точных сравнений — уточните у менеджера.
Как подобрать оптимальные настройки угла обзора и частоты опроса UNDK 09U6914/D1 для точного измерения уровня вязких нефтепродуктов?
Используйте teach-in и задайте ближнюю/дальнюю границы в пределах сканирования 3–150 мм, выровняйте датчик по индикации цели, повышайте частоту опроса контроллера для стабилизации сигнала. Учитывайте звуковую частоту 380 kHz, выход 0–10 V, питание 15–30 VDC, защиту от КЗ и обратной полярности. Для вязких сред делайте герметичное крепление и регулярную очистку. Для уточнений обратитесь к менеджеру.
Как высокая температура воздуха и отражения от нагретых поверхностей влияют на точность UNDK 09U6914/D1 и какие настройки помогут компенсировать эффект?
Высокая температура и сильные тепловые отражения могут вызвать температурный дрейф и изменение уровня сигнала у UNDK 09U6914/D1 (сканирование 3–150 мм, 380 kHz). Компенсируйте: корректируйте sensitivity через Teach‑in, улучшите выравнивание, используйте индикацию цели, уменьшите влияние ближних отражений и выдержайте стабильную температуру питания 15–30 V.
