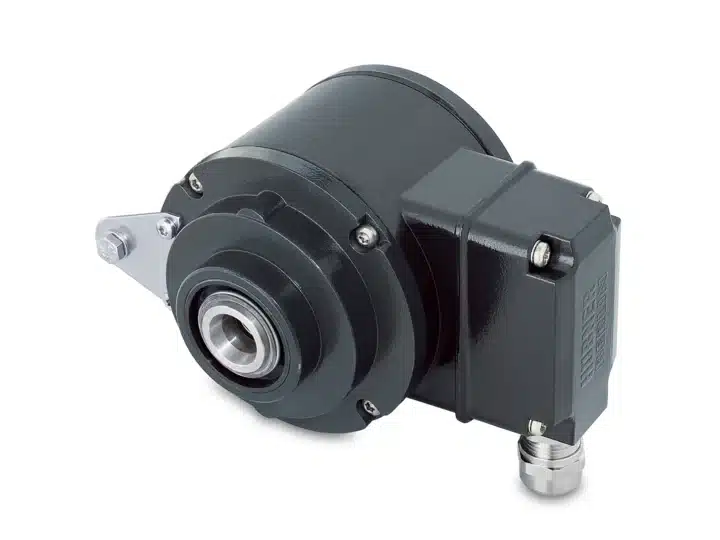

Инкрементальный энкодер HOG 10 DN 1024 I LR 16H7 KLK
₽198,009.00
| Фланец (мм) | 105 |
|---|---|
| Тип вала | глухой полый вал, Полый |
| Диаметр вала от (мм) | 16, 16 мм |
| Диаметр вала до (мм) | 16, 16 мм |
| Разрешение от (импульсов/об) | 1024, 1024 импульсов/об |
| Разрешение до (импульсов/об) | 1024, 1024 импульсов/об |
| Наличие | В наличии |
Документация
Общее описание
Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. HOG 10 DN 1024 I LR 16H7 KLK по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer HOG 10 DN 1024 I LR 16H7 KLK - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели HOG 10 DN 1024 I LR 16H7 KLK, артикула 11070325, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 105
- Тип вала: Полый, глухой полый вал
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 16, 16 мм
- Диаметр вала до (мм): 16, 16 мм
- Разрешение от (импульсов/об): 1024, 1024 импульсов/об
- Разрешение до (импульсов/об): 1024, 1024 импульсов/об
- Наличие: В наличии
Baumer HOG 10 DN 1024 I LR 16H7 KLK: обзор и применение
Инкрементальный энкодер Baumer HOG 10 DN 1024 I LR 16H7 KLK отличается высокой надежностью и точностью, обеспечивая 1024 импульса на оборот. Его уникальная конструкция с глухим полым валом и двойной подшипниковой системой с гибридными подшипниками увеличивает срок службы устройства, что делает его идеальным для применения в условиях высокой вибрации и ударных нагрузок. Уровень защиты IP 66 и герметичная система делают его пригодным для работы в пыльных средах, а конструкция из алюминиевого литья под давлением и нержавеющей стали гарантирует долговечность.
Где и как применяется инкрементальный энкодер?
Энкодер Baumer HOG 10 DN 1024 I LR 16H7 KLK, благодаря выходным каскадам HTL-P и возможности передачи сигнала на расстояние до 350 м, широко используется в металлургии, горнодобывающей промышленности, нефтяной отрасли и пищевой промышленности. Он отвечает на потребности автоматизации, повышая эффективность бизнеса и обеспечивая точность и стабильность в измерениях. Вопросы, связанные с надежностью и устойчивостью к внешним воздействиям, решаются благодаря соответствию стандартам EN 61000-6-2 и EN 61000-6-3.
Дополнительные преимущества
- Большая клеммная коробка с возможностью поворота на 180° упрощает установку и подключение.
- Сопротивляемость к вибрациям (до 20 g) и ударам (до 300 g) делают его подходящим для жестких условий эксплуатации.
- Рабочий диапазон температур от -40 до +100 °C позволяет использовать его в экстремальных климатических условиях.
Для установки и подключения энкодера доступны дополнительные аксессуары, такие как монтажные принадлежности, разъемы и кабели, которые можно приобрести отдельно.
Техническое описание
| Технические данные — электрические характеристики | |
|---|---|
| Напряжение питания | 9…30 В DC |
| Потребление без нагрузки | ≤100 мА |
| Импульсы на оборот | 1024 |
| Сдвиг фазы | 90 ° ±20° |
| Рабочий цикл | 40…60 % |
| Референсный сигнал | Нулевая метка, ширина 90° |
| Метод обнаружения | Оптический |
| Выходная частота | ≤120 кГц |
| Выходные сигналы | K1, K2, K0 + инвертированный |
| Выходные каскады | HTL-P (линейный драйвер питания) |
| Изоляция вала | Подходит до 2,8 кВ |
| Длина передачи | ≤350 м при 100 кГц (HTL-P) |
| Помехоустойчивость | EN 61000-6-2 |
| Излучаемые помехи | EN 61000-6-3 |
| Одобрение | CE UL одобрение / E217823 |
| Технические данные — механическая конструкция | |
| Размер (фланец) | ø105 мм |
| Тип вала | ø16 мм (глухой полый вал) |
| Допустимая нагрузка на вал | ≤450 Н осевая ≤600 Н радиальная |
| Защита EN 60529 | IP 66 |
| Скорость работы | ≤6000 об/мин (механическое) |
| Типовой рабочий момент | 6 Н·см |
| Момент инерции ротора | 340 гсм² |
| Материал | Корпус: алюминиевое литье под давлением Вал: нержавеющая сталь |
| Рабочая Температура | -40…+100 °C |
| Сопротивление | IEC 60068-2-6 Вибрация 20 g, 10-2000 Гц IEC 60068-2-27 Удар 300 g, 6 мс |
| Защита от коррозии | IEC 60068-2-52 Солевой туман для условий окружающей среды CX (C5-M) согласно ISO 12944-2 |
| Связь | Клеммная коробка |
| Вес прибл. | 1,6 кг |
Вопросы и ответы
Какие отличия в отказоустойчивости и требованиях к обслуживанию между HOG 10 DN 1024 I LR 16H7 KLK и версиями с внешними подшипниками в умеренном климате?
Насколько надёжен энкодер Baumer HOG 10 DN 1024 I LR 16H7 KLK в фармацевтическом оборудовании по сравнению с аналогами?
Какие профилактические меры и режимы мойки рекомендуются для сохранения работоспособности HOG 10 DN 1024 I LR при частой санитарной обработке?
