Общее описание
Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. POG 9 по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer POG 9 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели POG 9, артикула 22200, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 115
- Тип вала: Выступающий
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 11
- Диаметр вала до (мм): 11
- Разрешение от (импульсов/об): 300
- Разрешение до (импульсов/об): 5000
Baumer POG 9: обзор и применение

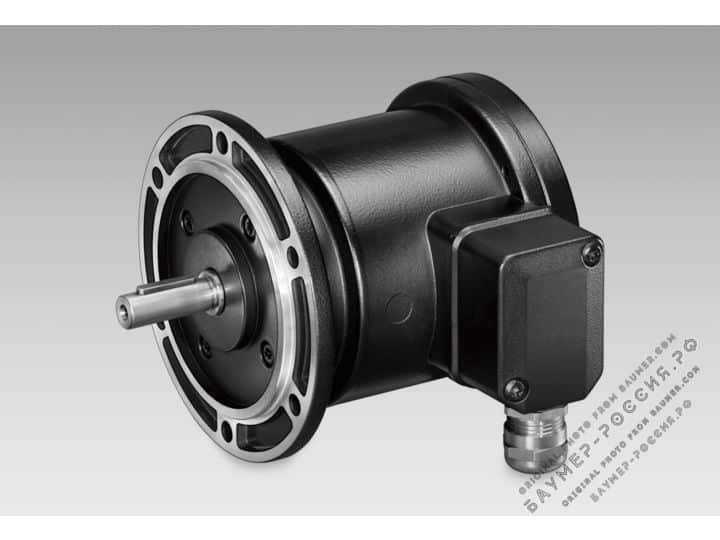

Baumer POG 9 — это инкрементальный энкодер с фланцем диаметром 115 мм и сплошным валом диаметром 11 мм, который обеспечивает высокую точность измерения и надежность в самых требовательных условиях. С разрешением от 300 до 5000 импульсов на оборот, этот энкодер идеально подходит для автоматизации процессов в таких отраслях, как металлургия, пищевая и химическая промышленность, а также в системах управления вентиляцией и подъемным оборудованием.
Применение в производственном процессе
Представьте себе, что вы работаете на конвейерной линии в пищевой промышленности. Baumer POG 9 может быть установлен на приводе конвейера, где его задача — точно отслеживать положение и скорость движущихся элементов. Благодаря функции управления с усовершенствованной системой мониторинга, он не только обеспечивает высокую точность, но и минимизирует риск ошибок, что в свою очередь приводит к повышению общей эффективности производства и улучшению качества конечного продукта.
Вопросы, которые стоит задать
Каковы преимущества использования энкодера Baumer POG 9 в вашем производственном процессе? Как сертификация ATEX II 3 G / 3 D может повысить безопасность в потенциально взрывоопасных условиях? Какие именно области применения подходят для инкрементальных энкодеров, и каковы их ключевые преимущества, такие как высокая точность и надежность? Что делает сплошной вал более предпочтительным выбором для вашего оборудования?
Почему стоит обратить внимание на Baumer POG 9
Приобретая Baumer POG 9, вы получаете не просто энкодер, а надежное решение для повышения производительности и точности ваших автоматизированных систем. Закажите инкрементальные энкодеры уже сегодня и обеспечьте своему производству технологическое преимущество, которое оно заслуживает.
Техническое описание
| Технические данные — электрические параметры | |
|---|---|
| Питание | 9…30 VDC 5 VDC ±5 % |
| Потребление без нагрузки | 100 mA |
| Импульсов на оборот | 300…5000 |
| Сдвиг фазы | 90° ±20° |
| Коэффициент сканирования | 40…60 % |
| Опорный сигнал | Zero pulse, width 90° |
| Метод обнаружения | Optical |
| Выходная частота | 120 kHz 300 kHz (on request) |
| Выходные сигналы | K1, K2, K0 + inverted Error output (only EMS) |
| Этапы выхода | HTL-P (power linedriver) TTL/RS422 |
| Помехоустойчивость | EN 61000-6-2 |
| Испускаемые помехи | EN 61000-6-3 |
| Сертификаты | CE UL approval / E256710 |
| Технические данные — механические параметры | |
| Размер (фланец) | 115 mm |
| Тип вала | 11 mm solid shaft |
| Нагрузка вала | 250 N axial 350 N radial |
| Фланец | EURO flange B10 |
| Protection DIN EN 60529 | IP 56 |
| Рабочая скорость | 12000 rpm (mechanical) |
| Рабочий крутящий момент (стандарт) | 2 Ncm |
| Момент инерции ротора | 200 gcm |
| Материалы | Housing: aluminium die-cast Shaft: stainless steel |
| Рабочая Температура | -30…+100 °C -25…+100 °C (>3072 pulses per revolution) |
| Сопротивление | IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 1 ms |
| Взрывозащита | II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) |
| Подключение | Terminal box |
| Вес (приблизительный) | 1.4 kg |
Популярные модели Baumer POG 9 в России.
| POG9 DN 100 I | POG9 DN 1200 I | POG9 DN 2500 TTL | POG9 DN 512 I |
| POG9 DN 1000 | POG9 DN 1200 R | POG9 DN 256 I | POG9 DN 512 R |
| POG9 DN 1000 I | POG9 DN 192 | POG9 DN 300 I | POG9 DN 512 TTL |
| POG9 DN 1000 R | POG9 DN 200 | POG9 DN 300 R | POG9 DN 6 I |
| POG9 DN 1000 TTL | POG9 DN 200 I | POG9 DN 360 I | POG9 DN 60 I |
| POG9 DN 1006 I | POG9 DN 200 TTL | POG9 DN 4 I | POG9 DN 600 I |
| POG9 DN 1024 | POG9 DN 2048 I | POG9 DN 400 I | POG9 DN 720 I |
| POG9 DN 1024 I | POG9 DN 2048 R | POG9 DN 50 I | POG9 DN 8 I |
| POG9 DN 1024 R | POG9 DN 2048 TTL | POG9 DN 50 TTL | POG9.2 DN 1000 I |
| POG9 DN 1024 TTL | POG9 DN 25 I | POG9 DN 500 | POG9.2 DN 1024 I |
| POG9 DN 112 | POG9 DN 250 | POG9 DN 500 I | POG9.2 DN 2048 I |
| POG9 DN 120 | POG9 DN 250 I | POG9 DN 500 TTL | POG9.2 DN 500 I |
| POG9 DN 120 I | POG9 DN 250 TTL | POG9 DN 5000 I | POG9.2 DN 720 I |
| POG9 DN 1200 | POG9 DN 2500 I |
