Общее описание
Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. BHG по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer BHG - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели BHG, артикула 22019, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 58
- Тип вала: Полый
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 12
- Диаметр вала до (мм): 12
- Разрешение от (импульсов/об): 10
- Разрешение до (импульсов/об): 5000

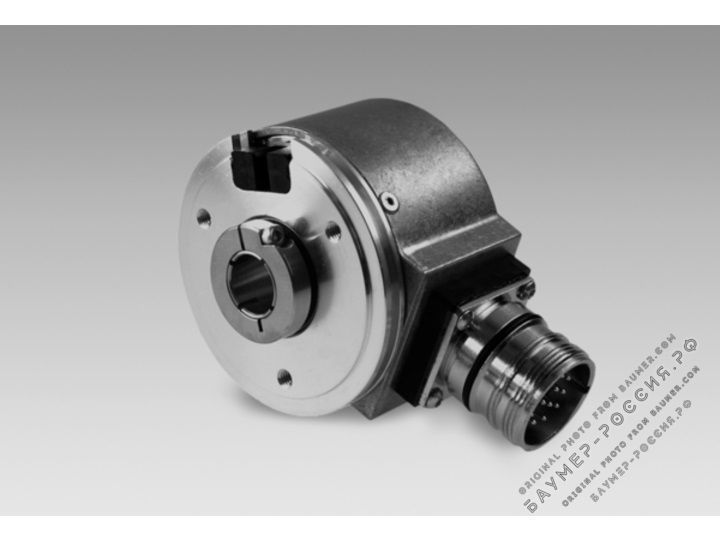

Baumer BHG: обзор и применение
Инкрементальные энкодеры Baumer BHG с диаметром фланца 58 мм и полым валом диаметром 12 мм обеспечивают высокую точность и надежность в самых требовательных условиях. Эти устройства выделяются своей способностью достигать разрешения до 5000 импульсов на оборот, что делает их идеальными для применения в системах автоматизации, где критически важна точность измерений и контроль движений.
Применение в производственных процессах
Представьте себе современный завод по производству пищевых продуктов, где автоматизированные линии требуют постоянного контроля за движением конвейеров. Инкрементальный энкодер Baumer BHG устанавливается на приводном валу конвейера, обеспечивая точное измерение углового положения и скорости. Благодаря высокой частоте выходного сигнала до 750 кГц, система может мгновенно реагировать на изменения, что значительно повышает эффективность работы и минимизирует риск ошибок в производственном процессе.
Что такое инкрементальные энкодеры Baumer?
Инкрементальные энкодеры Baumer — это устройства, которые преобразуют механическое движение в электрические сигналы, позволяя точно определять положение и скорость вращения. Они находят широкое применение в различных отраслях, включая металлургию, горнодобывающую промышленность и пищевую промышленность. Как выбрать подходящий энкодер? Важно учитывать такие параметры, как разрешение, тип вала и рабочие условия.
Почему стоит обратить внимание на Baumer BHG?
Приобретая инкрементальные энкодеры Baumer, вы получаете не только высококачественное оборудование, но и уверенность в его производительности. Эти устройства идеально подходят для применения в условиях высокой влажности и температуры, что делает их универсальными для различных производственных процессов. Если вы ищете надежные решения для автоматизации, стоит рассмотреть возможность заказа энкодеров Baumer BHG.
Не упустите шанс повысить эффективность вашего производства с помощью передовых технологий. Инкрементальные энкодеры Baumer BHG — это выбор, который оправдает ваши ожидания.
Техническое описание
| Технические данные — электрические параметры | |
|---|---|
| Питание | 5 VDC ±10 % 10…30 VDC 4.5…30 VDC |
| Потребление | 80 mA (5 VDC, w/o load) 180 mA (4.5 VDC, w/o load) 60 mA (24 VDC, w/o load) |
| Импульсов на оборот | 10…5000 |
| Опорный сигнал | Zero pulse, width 90° |
| Метод обнаружения | Optical |
| Выходная частота | 750 kHz |
| Выходные сигналы | A 90° B, N + inverted |
| Этапы выхода | Antivalent Push-pull short-circuit proof Push-pull antiv. short-circuit proof |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-3 |
| Допуски | UL approval / E217823 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 12 mm (through hollow shaft) |
| Protection DIN EN 60529 | IP 42 IP 65 |
| Рабочая скорость | 12000 rpm (IP 42) 6000 rpm (IP 65) |
| Рабочий крутящий момент (стандарт) | 0.0175 Nm (IP 42) 0.047 Nm (IP 65) |
| Материалы | Housing: aluminium Flange: aluminium |
| Рабочая Температура | -20…+85 °C |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 10-200 Hz DIN EN 60068-2-27 Shock 50 g, 11 ms |
| Подключение | Connector M23, 12-pin Cable 2 m |
| Вес (приблизительный) | 300 g |
Популярные модели Baumer BHG в России.
| BHG 16.05A1000-B2-5 | BHG 16.05A250-E2-5 | BHG 16.24K1000-E2-F | BHG 16.24K2048-E2-A | BHG 16.24K50-B2-5 |
| BHG 16.05A1000-B2-9 | BHG 16.05A3600-B2-5 | BHG 16.24K100-B2-5 | BHG 16.24K2500-E2-A | BHG 16.24K50-B2-A |
| BHG 16.05A1000-B2-A | BHG 16.05A3600-B2-A | BHG 16.24K100-B2-A | BHG 16.24K250-E2-5 | BHG 16.24K50-E2-5 |
| BHG 16.05A1000-E2-5 | BHG 16.05A3600-E2-5 | BHG 16.24K100-E2-5 | BHG 16.24K2540-E2-A | BHG 16.24K50-E2-A |
| BHG 16.05A100-B2-5 | BHG 16.05A360-B2-5 | BHG 16.24K100-E2-A | BHG 16.24K256-E2-A | BHG 16.24K600-E2-9 |
| BHG 16.05A100-E2-5 | BHG 16.05A360-E2-5 | BHG 16.24K1024-B2-9 | BHG 16.24K300-E2-A | BHG 16.24K60-B2-5 |
| BHG 16.05A1024-B2-5 | BHG 16.05A4096-B2-5 | BHG 16.24K1024-B2-A | BHG 16.24K30-B2-5 | BHG 16.24K60-E2-5 |
| BHG 16.05A1024-B2-9 | BHG 16.05A4096-E2-5 | BHG 16.24K1024-E2-5 | BHG 16.24K30-E2-5 | BHG 16.24K60-E2-A |
| BHG 16.05A1024-B2-A | BHG 16.05A4096-E2-A | BHG 16.24K1024-E2-A | BHG 16.24K30-E2-9 | BHG 16.24K900-E2-5 |
| BHG 16.05A1024-E2-5 | BHG 16.05A5000-B2-5 | BHG 16.24K10-B2-5 | BHG 16.24K30-E2-A | BHG 16.25W1000-E2-5 |
| BHG 16.05A1024-E2-9 | BHG 16.05A5000-B2-A | BHG 16.24K10-E2-5 | BHG 16.24K3600-B2-5 | BHG 16.25W1000-E2-A |
| BHG 16.05A1024-E2-A | BHG 16.05A5000-E0-5 | BHG 16.24K10-E2-A | BHG 16.24K3600-E2-5 | BHG 16.25W100-B2-5 |
| BHG 16.05A1250-B2-5 | BHG 16.05A5000-E2-5 | BHG 16.24K1250-B2-A | BHG 16.24K360-B2-5 | BHG 16.25W1024-B2-5 |
| BHG 16.05A1250-B2-9 | BHG 16.05A5000-E2-A | BHG 16.24K1250-E2-A | BHG 16.24K360-B2-9 | BHG 16.25W1024-E2-A |
| BHG 16.05A1250-E2-5 | BHG 16.05A500-B2-5 | BHG 16.24K1500-B2-9 | BHG 16.24K360-E2-5 | BHG 16.25W2000-E2-A |
| BHG 16.05A1250-E2-9 | BHG 16.05A500-B2-9 | BHG 16.24K1500-E2-A | BHG 16.24K360-E2-A | BHG 16.25W256-E2-A |
| BHG 16.05A1250-E2-A | BHG 16.05A500-E2-5 | BHG 16.24K16-E2-5 | BHG 16.24K4096-E2-A | BHG 16.25W3600-B2-5 |
| BHG 16.05A16-E2-5 | BHG 16.05T5000-B2-5 | BHG 16.24K2000-B2-A | BHG 16.24K5000-B2-A | BHG 16.25W360-B2-5 |
| BHG 16.05A2000-B2-5 | BHG 16.24A1024-E2-A | BHG 16.24K2000-E0-5 | BHG 16.24K5000-E2-5 | BHG 16.25W360-E2-5 |
| BHG 16.05A2000-E2-A | BHG 16.24A4096-E2-9 | BHG 16.24K2000-E2-5 | BHG 16.24K5000-E2-9 | BHG 16.25W360-E2-A |
| BHG 16.05A2500-B2-5 | BHG 16.24K1000-B2-5 | BHG 16.24K2000-E2-A | BHG 16.24K5000-E2-A | BHG 16.25W5000-B2-5 |
| BHG 16.05A2500-B2-A | BHG 16.24K1000-B2-A | BHG 16.24K200-B2-5 | BHG 16.24K500-B2-9 | BHG 16.25W5000-E2-5 |
| BHG 16.05A2500-E2-9 | BHG 16.24K1000-E2-5 | BHG 16.24K200-B2-A | BHG 16.24K500-E2-5 | BHG 16.25W5000-E2-A |
| BHG 16.05A2500-E2-A | BHG 16.24K1000-E2-A | BHG 16.24K200-E2-5 | BHG 16.24K500-E2-A | BHG 16.25W512-E2-A |
| BHG 16.05A250-B2-5 |
Вопросы и ответы
Какова заявленная точность инкрементального энкодера Baumer BHG при эксплуатации в умеренном климате?
Можно ли интегрировать Baumer BHG с системами мониторинга SCADA и какие сигналы/интерфейсы поддерживаются для передачи данных в нефтегазовом комплексе?
Какие типичные приложения энкодера Baumer BHG в производственном цехе и как он повышает надёжность оборудования?
