Общее описание
Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. HOG 100 по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer HOG 100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели HOG 100, артикула 22061, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 105
- Тип вала: Полый
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 16
- Диаметр вала до (мм): 17
- Разрешение от (импульсов/об): 1024
- Разрешение до (импульсов/об): 10000
Baumer HOG 100: обзор и применение

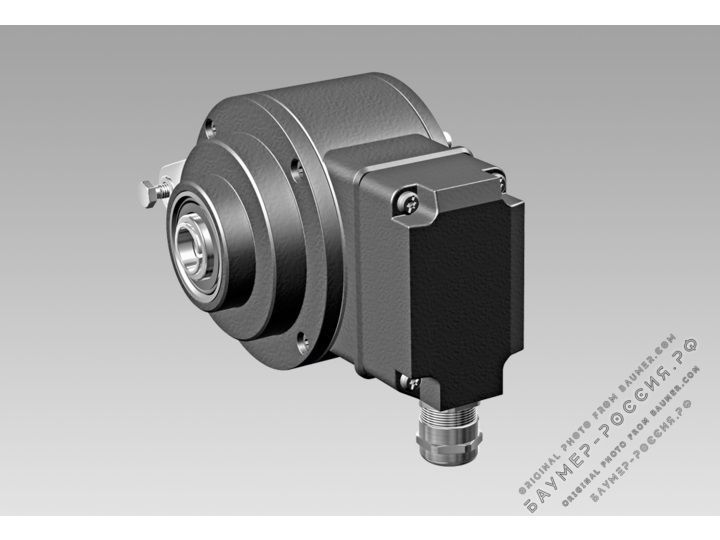

Baumer HOG 100 — это инкрементальный энкодер с фланцем диаметром 105 мм, который обеспечивает высокое разрешение от 1024 до 10000 импульсов на оборот. Этот продукт идеально подходит для применения в области промышленной автоматизации, где требуется высокая точность измерений и надежность работы. Его конструкция позволяет использовать как полый тупиковый вал диаметром 16 мм, так и конусный вал 17 мм, что делает его универсальным решением для различных производственных задач.
Применение в производственном процессе
Представьте себе автоматизированную линию по производству упаковки в пищевой промышленности. Baumer HOG 100 может быть установлен на конвейере для точного контроля скорости и положения упаковочной машины. Благодаря высокому разрешению, энкодер обеспечивает точное позиционирование, что позволяет избежать ошибок при упаковке и значительно повысить эффективность работы. В результате, производитель получает не только качественный конечный продукт, но и сокращает затраты на переработку бракованной продукции.
Вопросы о Baumer HOG 100
Какой диапазон разрешения у Baumer HOG 100? Этот энкодер предлагает пользователям возможность выбора между 1024 и 10000 импульсами на оборот, что позволяет адаптировать его к различным требованиям производственных процессов. Как сертификация ATEX влияет на Baumer HOG 100? Наличие ATEX сертификации гарантирует, что устройство безопасно для использования в потенциально взрывоопасных средах, что особенно важно для таких отраслей, как нефтегазовая или химическая промышленность. Какие типы валов доступны для Baumer HOG 100? Вы можете выбрать между полым тупиковым валом диаметром 16 мм и конусным валом 17 мм.
Приобретение Baumer HOG 100
Если вы ищете надежное решение для повышения точности и эффективности ваших производственных процессов, Baumer HOG 100 станет отличным выбором. Закажите этот инкрементальный энкодер, чтобы улучшить качество своей продукции и оптимизировать производственные операции. Не упустите возможность сделать шаг к более высокому уровню автоматизации!
Техническое описание
| Технические данные — электрические параметры | |
|---|---|
| Питание | 9…30 VDC 5 VDC ±5 % 9…26 VDC |
| Потребление без нагрузки | 100 mA |
| Импульсов на оборот | 1024…10000 |
| Сдвиг фазы | 90° ±8° |
| Коэффициент сканирования | 44…56 % |
| Опорный сигнал | Zero pulse, width 90° |
| Метод обнаружения | Optical |
| Выходная частота | 250 kHz |
| Выходные сигналы | K1, K2, K0 + inverted |
| Этапы выхода | HTL TTL/RS422 |
| Помехоустойчивость | EN 61000-6-2 |
| Испускаемые помехи | EN 61000-6-3 |
| Сертификаты | CE UL approval / E256710 |
| Технические данные — механические параметры | |
| Размер (фланец) | 105 mm |
| Тип вала | 16 mm (blind hollow shaft) 17 mm (cone shaft 1:10) |
| Нагрузка вала | 450 N axial 600 N radial |
| Protection DIN EN 60529 | IP 66 |
| Рабочая скорость | 10000 rpm (mechanical) |
| Рабочий крутящий момент (стандарт) | 6 Ncm |
| Момент инерции ротора | 320 gcm |
| Материалы | Housing: aluminium die-cast Shaft: stainless steel |
| Рабочая Температура | -30…+85 °C |
| Сопротивление | IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms |
| Взрывозащита | II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) |
| Подключение | Terminal box Terminal cover |
| Вес (приблизительный) | 1.5 kg |
Популярные модели Baumer HOG 100 в России.
| HOG100 DN 10000 I LR 16H7 KLK | HOG100 DN 3072 I SR 16H7 KLK |
| HOG100 DN 10000 I LR 16H7 KLK-AX | HOG100 DN 4096 I LR 17K KLK-AX |
| HOG100 DN 10000 I LR 17K KLK | HOG100 DN 4096 I LR 16H7 KLK |
| HOG100 DN 10000 I SR 16H7 KLK | HOG100 DN 4096 I LR 16H7 KLK-AX |
| HOG100 DN 10000 I SR 16H7 KLK-AX | HOG100 DN 4096 I SR 16H7 ERD |
| HOG100 DN 10000 I SR 17K KLK | HOG100 DN 4096 I SR 16H7 KLK |
| HOG100 DN 10000 I SR 17K KLK-AX | HOG100 DN 4096 I SR 16H7 KLK-AX |
| HOG100 DN 10000 R SR 16H7 KLK | HOG100 DN 4096 R LR 16H7 KLK |
| HOG100 DN 10000 TTL LR 16H7 KLK | HOG100 DN 4096 TTL LR 16H7 KLK |
| HOG100 DN 1024 I LR 17K KLK | HOG100 DN 4096 TTL SR 16H7 KLK |
| HOG100 DN 1024 R LR 16H7 KLK | HOG100 DN 5000 I LR 12H7 |
| HOG100 DN 2000 I LR 16H7 KLK | HOG100 DN 5000 I LR 16H7 KLK |
| HOG100 DN 2000 TTL LR 16H7 KLK | HOG100 DN 5000 I LR 16H7 KLK-AX |
| HOG100 DN 2048 I LR 16H7 KLK | HOG100 DN 5000 I LR 17K KLK |
| HOG100 DN 2048 I LR 16H7 KLK-AX | HOG100 DN 5000 I SR 16H7 KLK |
| HOG100 DN 2048 I LR 17K KLK | HOG100 DN 5000 R LR 16H7 KLK |
| HOG100 DN 2048 I LR 17K KLK-AX | HOG100 DN 5000 R LR 17K KLK |
| HOG100 DN 2048 I SR 16H7 KLK | HOG100 DN 5000 R SR 16H7 KLK |
| HOG100 DN 2500 I LR 16H7 KLK | HOG100 DN 5000 R SR 17K KLK |
| HOG100 DN 2500 I LR 17K KLK-AX | HOG100 DN 800 I LR 20H7 KLK |
| HOG100 DN 3072 I LR 16H7 KLK-AX |
