Общее описание

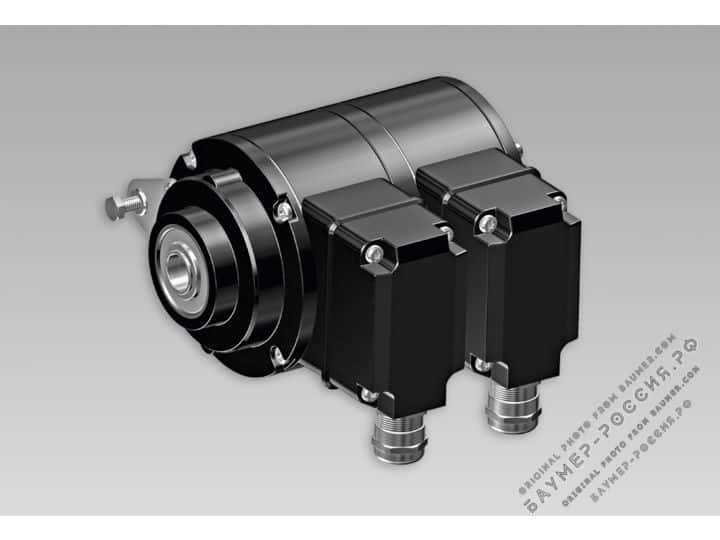

Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. HOG 10 G по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer HOG 10 G - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели HOG 10 G, артикула 22079, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 105
- Тип вала: Полый
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 16
- Диаметр вала до (мм): 20
- Разрешение от (импульсов/об): 300
- Разрешение до (импульсов/об): 5000
Baumer HOG 10 G: обзор и применение
Энкодер Baumer HOG 10 G представляет собой высококачественное решение для автоматизации процессов, обеспечивая точность и надежность в самых требовательных условиях. С диаметром фланца 105 мм и возможностью работы с полыми и конусными валами, этот двойной энкодер выделяется своей универсальностью и высокой разрешающей способностью от 300 до 5000 импульсов на оборот. Он идеально подходит для применения в таких отраслях, как металлургия, пищевая и химическая промышленность, где критически важна точность измерений и контроль качества продукции.
Применение в производственном процессе
Представьте себе конвейерную линию на заводе по производству упаковки. Здесь Baumer HOG 10 G используется для отслеживания положения и скорости вращения приводных валов. Благодаря своей функции управления с усовершенствованной системой мониторинга, этот энкодер позволяет автоматически регулировать скорость конвейера в зависимости от потока продукции, что значительно сокращает время простоя и повышает общую эффективность производства. В результате, производственный процесс становится более плавным и предсказуемым, что ведет к улучшению качества конечного продукта.
Вопросы о Baumer HOG 10 G
Что такое разрешение Baumer HOG 10 G? Оно варьируется от 300 до 5000 импульсов на оборот, что позволяет точно определять угол поворота вала. Как работает функция двойного энкодера? Она обеспечивает более надежное измерение, позволяя одновременно отслеживать два разных параметра, что критично для сложных систем автоматизации. Имеет ли Baumer HOG 10 G сертификат ATEX? Да, он сертифицирован для работы в потенциально взрывоопасных средах, что делает его идеальным для применения в химической и нефтяной отраслях.
Почему стоит выбрать Baumer HOG 10 G?
Если вы ищете надежный и высокоточный энкодер, Baumer HOG 10 G – это ваш выбор. Этот продукт не только отвечает самым строгим стандартам качества, но и предлагает уникальные возможности для оптимизации ваших производственных процессов. Закажите Baumer HOG 10 G уже сегодня, чтобы повысить эффективность и качество вашей продукции.
Техническое описание
| Технические данные — электрические параметры | |
|---|---|
| Питание | 9…30 VDC 5 VDC ±5 % |
| Потребление без нагрузки | 100 mA |
| Импульсов на оборот | 300…5000 |
| Сдвиг фазы | 90° ±20° |
| Коэффициент сканирования | 40…60 % |
| Опорный сигнал | Zero pulse, width 90° |
| Выходная частота | 120 kHz 300 kHz (on request) |
| Выходные сигналы | K1, K2, K0 + inverted Error output (only EMS) |
| Этапы выхода | HTL-P (power linedriver) TTL/RS422 |
| Метод обнаружения | Optical |
| Изоляция вала | 2.8 kV |
| Длина передачи | 350 m at 100 kHz (HTL-P) 550 m at 100 kHz (TTL) |
| Помехоустойчивость | EN 61000-6-2 |
| Испускаемые помехи | EN 61000-6-3 |
| Сертификаты | CE UL approval / E256710 |
| Технические данные — механические параметры | |
| Размер (фланец) | 105 mm |
| Тип вала | 16…20 mm (blind hollow shaft) 17 mm (cone shaft 1:10) |
| Нагрузка вала | 450 N axial 600 N radial |
| Protection DIN EN 60529 | IP 66 |
| Рабочая скорость | 6000 rpm (mechanical) |
| Рабочий крутящий момент (стандарт) | 6 Ncm |
| Момент инерции ротора | 340 gcm |
| Материалы | Housing: aluminium die-cast Shaft: stainless steel |
| Рабочая Температура | -40…+100 °C -25…+100 °C (>3072 pulses per revolution) |
| Сопротивление | IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms |
| Взрывозащита | II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) |
| Подключение | 2x terminal box 4x terminal box (with option M) |
| Вес (приблизительный) | 2.9 kg 3.3 kg (with option M) |
Популярные модели Baumer HOG 10 G в России.
| HOG10G DN 1000 I / DN 1000 I SR 16H7 | HOG10G DN 2048 I / DN 1024 I LR 17K |
| HOG10G DN 1024 I / DN 100 I SR 17K | HOG10G DN 2048 I / DN 1024 I SR 16H7 |
| HOG10G DN 1024 I / DN 1024 I LR 16H7 | HOG10G DN 2048 I / DN 1024 R LR 16H7 |
| HOG10G DN 1024 I / DN 1024 I LR 17K | HOG10G DN 2048 I / DN 2048 I LR 16H7 |
| HOG10G DN 1024 I / DN 1024 I LR 20H7 | HOG10G DN 2048 I / DN 2048 I LR 17K |
| HOG10G DN 1024 I / DN 1024 I SR 16H7 | HOG10G DN 2048 I / DN 2048 I LR 20H7 |
| HOG10G DN 1024 I / DN 1024 I SR 17K | HOG10G DN 2048 I / DN 2048 I SR 16H7 |
| HOG10G DN 1024 I / DN 1024 I SR 20H7 | HOG10G DN 2048 I / DN 2048 I SR 17K |
| HOG10G DN 1024 I / DN 1024 TTL LR 16H7 | HOG10G DN 2048 I / DN 2048 I SR 20H7 |
| HOG10G DN 1024 I / DN 15 I LR 16H7 | HOG10G DN 2048 I / DN 2048 R LR 20H7 |
| HOG10G DN 1024 I / DN 15 I SR 20H7 | HOG10G DN 2048 R / DN 1024 I LR 16H7 |
| HOG10G DN 1024 I / DN 250 I LR 16H7 | HOG10G DN 2048 R / DN 1024 I SR 16H7 |
| HOG10G DN 1024 I / DN 256 I LR 16H7 | HOG10G DN 2500 I / DN 2500 I LR 16H7 |
| HOG10G DN 1024 I / DN 256 I SR 16H7 | HOG10G DN 2500 TTL / DN 1024 I LR 17K |
| HOG10G DN 1024 I / DN 50 I LR 16H7 | HOG10G DN 256 I / DN 256 I LR 17K |
| HOG10G DN 1024 I / DN 60 I LR 16H7 | HOG10G DN 360 I / DN 360 I LR 17K |
| HOG10G DN 1024 I / DN 60 I SR 16H7 | HOG10G DN 5000 I / DN 1024 I LR 20H7 |
| HOG10G DN 1024 I / DN 60 TTL LR 16H7 | HOG10G DN 5000 R / DN 1024 I LR 16H7 |
| HOG10G DN 1024 R / DN 1024 I LR 16H7 | HOG10G DN 512 TTL / DN 512 TTL LR 16H7 |
| HOG10G DN 1024 R / DN 1024 I LR 17K | HOG10G DN 1024 I / DN 1024 I 16H7 |
| HOG10G DN 1024 TTL / DN 1024 TTL LR 16H7 | HOG10G DN 1024 I / DN 1024 I LR 16 |
| HOG10G DN 120 I / DN 120 I LR 16H7 | HOG10G M DN 4096 I / DN 4096 I LR 16H7 |
| HOG10G DN 1200 I / DN 1200 I SR 20H7 | HOG10G M DN 512 I / DN 1024 I LR 16H7 |
| HOG10G DN 2048 I / DN 1024 I LR 16H7 |
