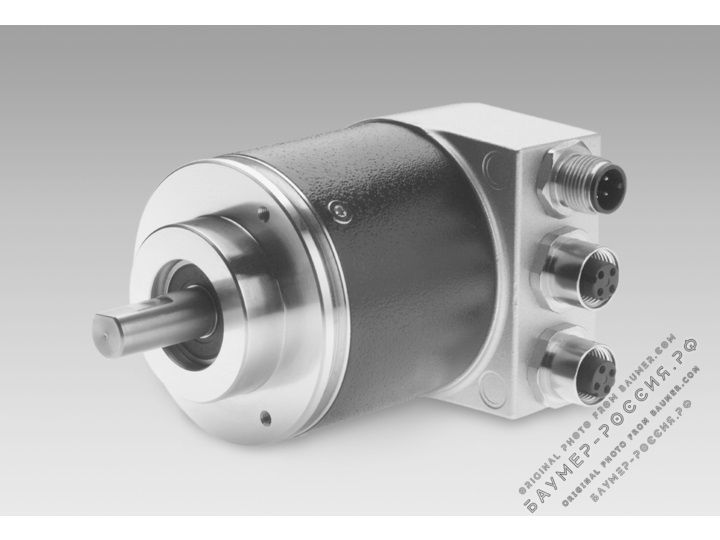

Абсолютный энкодер GXAMW
Цена по запросу
| Фланец (мм) | 58 |
|---|---|
| Диаметр вала от (мм) | 6 |
| Диаметр вала до (мм) | 10 |
| Разрешение до (импульсов/об) | 8192 |
| Особенности | • CANopen®, DeviceNet • EtherCAT, EtherNet/IP, SSI • SAEJ1939, Profibus, PoE • PROFINET, POWERLINK |
Документация
Общее описание
Абсолютные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Абсолютный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. GXAMW по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GXAMW - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GXAMW, артикула 21083, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 58
- Группа товара: Абсолютный энкодер
- Диаметр вала от (мм): 6
- Диаметр вала до (мм): 10
- Разрешение до (импульсов/об): 8192
- Особенности: • CANopen®, DeviceNet • EtherCAT, EtherNet/IP, SSI • SAEJ1939, Profibus, PoE • PROFINET, POWERLINK
Baumer GXAMW: обзор и применение
Энкодеры Baumer серии GXAMW представляют собой высококачественные абсолютные энкодеры, которые обеспечивают исключительную точность и надежность в промышленных автоматизированных системах. С диаметром фланца 58 мм и возможностью выбора между 10 мм сплошным валом или сервофланцем, эти энкодеры идеально подходят для различных приложений в области автоматизации процессов. Их уникальная технология "MULTIVO" позволяет достигать разрешения до 8192 шагов за оборот, что делает их идеальными для задач, требующих высокой точности измерений.
Применение в производственном процессе
Представьте себе современный завод по производству автомобильных деталей, где точность и скорость играют ключевую роль. Энкодеры Baumer GXAMW могут быть использованы в системах управления движением для отслеживания положения и скорости вращения машинных компонентов. Например, в процессе сборки, когда требуется точное позиционирование, эти энкодеры обеспечивают обратную связь, позволяя контроллерам корректировать движение с высокой степенью точности. Это не только улучшает качество продукции, но и снижает количество отходов, что в конечном итоге ведет к повышению общей эффективности завода.
Что такое абсолютные энкодеры Baumer?
Абсолютные энкодеры Baumer, такие как GXAMW, представляют собой устройства, которые преобразуют угловое положение в цифровой сигнал. В отличие от инкрементальных энкодеров, они предоставляют уникальное значение положения в любой момент времени, что особенно важно в сложных системах, где потеря информации о позиции может привести к серьезным ошибкам. Эти энкодеры поддерживают множество протоколов, включая CANopen и EtherCAT, что делает их универсальными для интеграции в различные автоматизированные системы.
Покупка и доступность
Если вы ищете надежные и высокоэффективные решения для автоматизации, энкодеры Baumer GXAMW могут стать отличным выбором. Заказывая эти абсолютные энкодеры онлайн, вы получаете не только продукт высшего качества, но и возможность оптимизировать производственные процессы вашей компании. Не упустите шанс улучшить эффективность и точность вашего оборудования с помощью передовых технологий от Baumer.
Техническое описание
Абсолютный оптический датчик, фирменная технология «MULTIVO», однооборотный (GXAMW) и многооборотный (GXМMW) с интерфейсами Profibus-DP, CAN, CANopen, DeviceNet, SSI, SAEJ1939, Profinet, с интерфейсом оптоволоконной технологии. Разрешение 13 / 29 бит. Предустановка типа работы, граничных значений, масштаба. Зажимной или сервофланец. Также выходные инкрементальные сигналы A и B.
| Технические данные — электрические параметры | |
|---|---|
| Питание | 10…30 VDC |
| Защита от обратной полярности | Yes |
| Потребление без нагрузки | 100 mA (24 VDC) |
| Время инициализации стандартное | 250 ms after power on |
| Интерфейсы | CANopen® DeviceNet EtherCAT EtherNet/IP PoE Profibus PROFINET POWERLINK SAEJ1939 SSI |
| Функция | Singleturn |
| Адрес устройства | Rotary switch in bus cover (type-specific) |
| Шагов за ход | 8192 / 13 bit |
| Инкрементный выход | 2048 pulses A90°B (optional) |
| Абсолютная точность | ±0.025 ° |
| Метод обнаружения | Optical |
| Код | Binary |
| Кодовая последовательность | CW/CCW programmable |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-4 |
| Programmable parameters |
Steps per revolution Number of revolutions Preset Scaling Rotating direction |
| Диагностические функции | Position or parameter error Multiturn sensing |
| Индикатор состояния | DUO-LED integrated in bus cover |
| Допуски | UL approval / E63076 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 10 mm solid shaft (clamping flange) 6 mm solid shaft (synchro flange) |
| Фланец | Clamping or synchro flange |
| Protection DIN EN 60529 | IP 54 (without shaft seal) IP 65 (with shaft seal) |
| Рабочая скорость | 10000 rpm (mechanical) 6000 rpm (electric) |
| Начальное ускорение | 1000 U/s |
| Пусковой момент | 0.015 Nm (IP 54) 0.03 Nm (IP 65) |
| Момент инерции ротора | 20 gcm |
| Нагрузка вала | 20 N axial 40 N radial |
| Материалы | Housing: steel Flange: aluminium Bus cover: zinc die-cast |
| Рабочая Температура | -25…+85 °C -40…+85 °C (optional) |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Вес (приблизительный) | 650 g |
| Подключение | Bus cover |
[su_tabs][su_tab title=»Модельный ряд GXAMW» disabled=»no» anchor=»» url=»» target=»blank» class=»»]
| GXAMW.0200000 | GXAMW.0203P32 | GXAMW.0203P33 | GXAMW.0203PA2 | GXAMW.0203V32 | GXAMW.0205P32 | GXAMW.0208P23 |
| GXAMW.020EPA2 | GXAMW.020EPA6 | GXAMW.050EPA6 | GXAMW.1200000 | GXAMW.1203P32 | GXAMW.1203P33 | GXAMW.1203PA2 |
| GXAMW.1205P32 | GXAMW.1205P33 | GXAMW.120EPA2 | GXAMW.120EPA4 | GXAMW.120EPA6 | GXAMW.A200000 | GXAMW.A202PA2 |
| GXAMW.A203EA2 | GXAMW.A203P32 | GXAMW.A203P33 | GXAMW.A203PA2 | GXAMW.A203VA2 | GXAMW.A205EA2 | GXAMW.A205P32 |
| GXAMW.A208EA2 | GXAMW.A208P23 | GXAMW.A208PA2 | GXAMW.A20EPA2 | GXAMW.A20EPA6 | GXAMW.A2T3N32 | GXAMW.B203N32 |
| GXAMW.B203P32 | GXAMW.B205P32 | GXAMW.B20EPA6 | — | — | — | — |
[/su_tab] [su_tab title=»Модельный ряд GXMMW» disabled=»no» anchor=»» url=»» target=»blank» class=»»]
| GXMMW.0202PA2 | GXMMW.0203EA2 | GXMMW.0203P32 | GXMMW.0203P33 | GXMMW.0203P34 | GXMMW.0203PA2 | GXMMW.0203V32 |
| GXMMW.0205EA2 | GXMMW.0205P32 | GXMMW.0205P33 | GXMMW.0205PA2 | GXMMW.0208EA2 | GXMMW.0208P22 | GXMMW.0208P23 |
| GXMMW.0208PA2 | GXMMW.020EPA2 | GXMMW.020EPA3 | GXMMW.020EPA6 | GXMMW.020EPA7 | GXMMW.0500000 | GXMMW.0502PA2 |
| GXMMW.0503P32 | GXMMW.0503PA2 | GXMMW.050EPA2 | GXMMW.0F03EA2 | GXMMW.0F05PA2 | GXMMW.0F08EA2 | GXMMW.1200000 |
| GXMMW.1202PA2 | GXMMW.1203EA2 | GXMMW.1203P32 | GXMMW.1203P33 | GXMMW.1203PA2 | GXMMW.1203V32 | GXMMW.1205P32 |
| GXMMW.1205P33 | GXMMW.1205P34 | GXMMW.1208P23 | GXMMW.120EPA3 | GXMMW.120EPA6 | GXMMW.1F00000 | GXMMW.3203P32 |
| GXMMW.A200000 | GXMMW.A202PA1 | GXMMW.A202PA2 | GXMMW.A203EA2 | GXMMW.A203N32 | GXMMW.A203P32 | GXMMW.A203P33 |
| GXMMW.A203P34 | GXMMW.A203PA2 | GXMMW.A203V32 | GXMMW.A203VA2 | GXMMW.A203W32 | GXMMW.A205EA2 | GXMMW.A205P32 |
| GXMMW.A205P33 | GXMMW.A205PA2 | GXMMW.A208EA2 | GXMMW.A208P22 | GXMMW.A208P23 | GXMMW.A208PA2 | GXMMW.A20EPA2 |
| GXMMW.A20EPA4 | GXMMW.A20EPA6 | GXMMW.A20Z004 | GXMMW.A20Z006 | GXMMW.A2T3N32 | GXMMW.A503EA2 | GXMMW.A503N32 |
| GXMMW.A503P32 | GXMMW.A503PA2 | GXMMW.A505EA2 | GXMMW.A505EA4 | GXMMW.A505P32 | GXMMW.A508PA2 | GXMMW.AF02PA2 |
| GXMMW.AF03P32 | GXMMW.AF05P32 | GXMMW.AG03P32 | GXMMW.B200000 | GXMMW.B202PA2 | GXMMW.B203EA2 | GXMMW.B203N32 |
| GXMMW.B203P32 | GXMMW.B203P33 | GXMMW.B203P34 | GXMMW.B203PA2 | GXMMW.B203PA3 | GXMMW.B203V32 | GXMMW.B203V33 |
| GXMMW.B203VA2 | GXMMW.B203W32 | GXMMW.B205P32 | GXMMW.B205P33 | GXMMW.B205PA2 | GXMMW.B208EA2 | GXMMW.B208P22 |
| GXMMW.B208P23 | GXMMW.B20EPA2 | GXMMW.B20EPA3 | GXMMW.B20Z007 | GXMMW.B2A8P2D | GXMMW.B503P32 | GXMMW.BF03PA2 |
| GXMMW.BF0EPA6 | GXMMW.D203N32 | GXMMW.D203VA2 | GXMMW.D205P32 | — | — | — |
[/su_tab] [/su_tabs]
