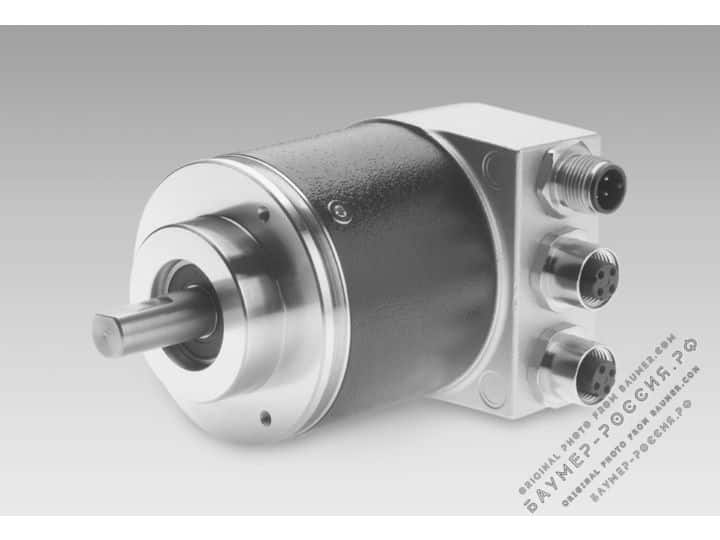

GBAMW — изображение 1

Абсолютный энкодер GBAMW

Цена по запросу

Фланец (мм)
Диаметр вала от (мм)
Диаметр вала до (мм)
Разрешение до (импульсов/об)
Особенности
Добавить в список желаний
Артикул: 21101 Категория:

Документация

Общее описание

активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Абсолютный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. GBAMW по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GBAMW - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GBAMW, артикула 21101, а также требуемого количества. Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.

Ключевые особенности

  • Фланец (мм): 58
  • Группа товара: Абсолютный энкодер
  • Диаметр вала от (мм): 6
  • Диаметр вала до (мм): 10
  • Разрешение до (импульсов/об): 262144
  • Особенности: • CANopen®, DeviceNet • EtherCAT, EtherNet/IP, SSI • SAEJ1939, Profibus, PoE • PROFINET, POWERLINK

Baumer GBAMW: обзор и применение

Энкодеры Baumer GBAMW представляют собой высокоточные абсолютные датчики, которые обеспечивают надежное решение для автоматизации процессов в различных отраслях. С диаметром фланца 58 мм и возможностью выбора между 10 мм и 6 мм сплошными валами, эти энкодеры идеально подходят для интеграции в системы управления движением. Их уникальная технология "MultivoPlus" обеспечивает разрешение до 262144 шагов за оборот, что позволяет достичь высокой точности в измерениях и контроле.

Применение в производственных процессах

Представьте себе автоматизированную линию по производству упаковки в пищевой промышленности. Здесь энкодеры Baumer GBAMW играют ключевую роль, обеспечивая точное позиционирование механизмов, которые заполняют и закрывают упаковки. Благодаря поддержке протоколов, таких как CANopen и EtherCAT, эти устройства могут легко интегрироваться в существующие системы управления, что значительно повышает эффективность производственного процесса и снижает количество ошибок, связанных с неправильным позиционированием.

Что такое абсолютные энкодеры Baumer?

Абсолютные энкодеры Baumer, такие как модель GBAMW, обеспечивают точные данные о положении вала в любой момент времени. В отличие от инкрементальных датчиков, которые отслеживают изменения положения, абсолютные энкодеры предоставляют уникальный код для каждого положения, что исключает возможность потери данных. Это особенно важно в системах, где требуется высокая надежность и точность, например, в металлургической или химической промышленности.

Где купить энкодеры Baumer?

Если вы ищете, где можно заказать энкодеры Baumer, наш интернет-магазин предлагает широкий ассортимент моделей, включая абсолютные энкодеры с различными интерфейсами, такими как EtherNet/IP и Profibus. Мы обеспечиваем быструю доставку и конкурентоспособные цены, что делает покупку у нас выгодным решением для вашего бизнеса.

Энкодеры Baumer GBAMW — это не просто компоненты для автоматизации; это надежные инструменты, которые помогут вам оптимизировать производственные процессы и достичь новых высот в качестве продукции. Закажите их уже сегодня и убедитесь в их преимуществах на практике.

Техническое описание

Абсолютный оптический датчик, фирменная технология «MultivoPlus», однооборотный (GBAMW), многооборотный (GBMMW) с интерфейсами CANopen, DeviceNet, EtherCAT, Profibus, SSI, SAEJ1939, Profinet, Fiber. Разрешение 31 бит. Модульный корпус шинного интерфейса. Высокая устойчивость к внешним воздействиям. Компактная форма.

Технические данные — электрические параметры
Питание 10…30 VDC
Защита от обратной полярности Yes
Потребление без нагрузки 100 mA (24 VDC)
Время инициализации стандартное 250 ms after power on
Интерфейсы CANopen®
DeviceNet
EtherCAT
EtherNet/IP
PoE
Profibus
PROFINET
POWERLINK
SAEJ1939
SSI
Функция Singleturn
Адрес устройства Rotary switch in bus cover
Шагов за ход 262144 / 18 bit
Абсолютная точность ±0.01 °
Метод обнаружения Optical
Код Binary
Кодовая последовательность CW/CCW programmable
Помехоустойчивость DIN EN 61000-6-2
Испускаемые помехи DIN EN 61000-6-4
Programmable
parameters		 Steps per revolution
Number of revolutions
Preset
Scaling
Rotating direction
Диагностические функции Position or parameter error
Multiturn sensing
Индикатор состояния DUO-LED integrated in bus cover
Допуски UL approval / E63076
Технические данные — механические параметры
Размер (фланец) 58 mm
Тип вала 10 mm solid shaft (clamping flange)
6 mm solid shaft (synchro flange)
Фланец Clamping or synchro flange
Protection DIN EN 60529 IP 54 (without shaft seal)
IP 65 (with shaft seal)
Рабочая скорость 10000 rpm (mechanical)
6000 rpm (electric)
Начальное ускорение 1000 U/s
Пусковой момент 0.015 Nm (IP 54)
0.03 Nm (IP 65)
Момент инерции ротора 20 gcm
Нагрузка вала 20 N axial
40 N radial
Материалы Housing: steel
Flange: aluminium
Bus cover: zinc die-cast
Рабочая Температура -25…+85 °C
-40…+85 °C (optional)
Относительная влажность 95 % non-condensing
Сопротивление DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Вес (приблизительный) 600 g
Подключение Bus cover

Модельный ряд GBAMW / GBMMW

GBAMW.0203EA2 GBAMW.0203P32 GBAMW.0205P32 GBAMW.020EPA2 GBAMW.020EPA6 GBAMW.0I0EPA6 GBAMW.1200000
GBAMW.1202PA2 GBAMW.1208EA2 GBAMW.120EPA6 GBAMW.A202PA2 GBAMW.A203EA2 GBAMW.A203P32 GBAMW.A203PA2
GBAMW.A205P32 GBAMW.A205PA2 GBAMW.A208EA2 GBAMW.A20EPA2 GBAMW.A20EPA6 GBAMW.B202NA2 GBAMW.B202PA2
GBAMW.B205P32 GBAMW.B205PA2 GBAMW.B20EPA2 — — — —
GBMMW.0200000 GBMMW.0202PA2 GBMMW.0203P32 GBMMW.0203PA2 GBMMW.0205P32 GBMMW.0205PA2 GBMMW.0208PA2
GBMMW.020EPA2 GBMMW.020EPA6 GBMMW.1200000 GBMMW.1202PA2 GBMMW.1203EA2 GBMMW.1203P32 GBMMW.A200000
GBMMW.A202PA2 GBMMW.A203EA2 GBMMW.A203N32 GBMMW.A203P32 GBMMW.A203VA2 GBMMW.A205EA2 GBMMW.A205P32
GBMMW.A205PA2 GBMMW.A208EA2 GBMMW.A208P22 GBMMW.A20EPA2 GBMMW.A20EPA6 GBMMW.B200000 GBMMW.B202PA2
GBMMW.B203PA2 GBMMW.B203V32 GBMMW.B205EA2 GBMMW.B205P32 GBMMW.B205PA2 GBMMW.B20EPA2 GBMMW.B20EPA6
GBMMW.B703P32 — — — — — —

Вопросы и ответы

Можно ли использовать GBAMW в агрессивной среде (солёный воздух, пыль) круглогодично и какие дополнительные защиты требуются?

GBAMW обладает высокой устойчивостью к внешним воздействиям, но для солёного воздуха и пыли рекомендуем защитный корпус/шкаф с исполнением минимум IP65–IP67, коррозионно‑стойкие материалы, гермовводы и фильтры вентиляции. Температурный диапазон и конкретные опции уточните у менеджера.

Какие шаги по монтажу и первичной настройке GBAMW при интеграции с контроллером уличного освещения или системой автоматизации города?

Установите компактный датчик на вал/фланец, подключите питание 10–30 VDC и шину выбранного интерфейса (CANopen/Profinet/EtherCAT/SSI и др.), выставьте адрес ротарным переключателем, дождитесь инициализации ~250 ms, задайте шаги/направление/пресеты, проверьте диагностику и точность ±0.01°. Для уточнений обратитесь к менеджеру.

Насколько точность GBAMW стабильно сохраняется при вибрациях и температурных перепадах на нефтяных вышках по сравнению с инкрементальными энкодерами?

Абсолютный оптический GBAMW с технологией MultivoPlus обеспечивает более стабильную позиционную точность и удержание положения при вибрации и температурных колебаниях по сравнению с инкрементальными энкодерами: разрешение до 31 бит (однооборотный 18 бит), абсолютная точность ±0.01°, высокая помехоустойчивость (DIN EN 61000-6-2). Для уточнений обратитесь к менеджеру.
