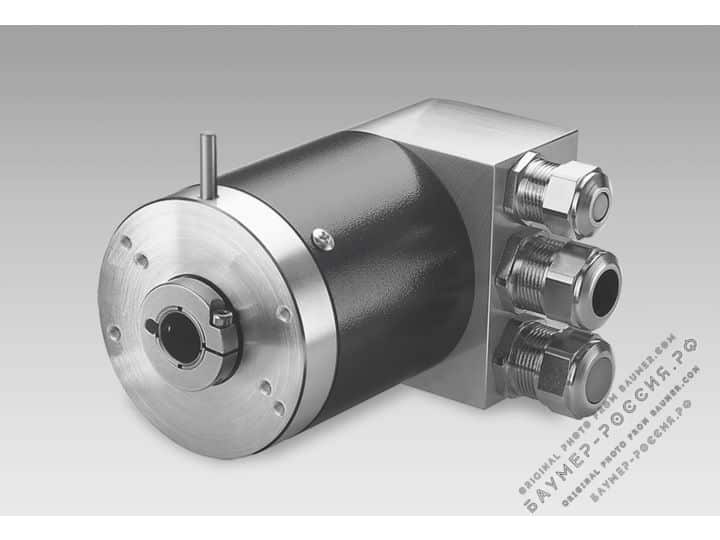

Абсолютный энкодер GBAMS
Цена по запросу
| Фланец (мм) | 58 |
|---|---|
| Диаметр вала от (мм) | 12 |
| Диаметр вала до (мм) | 15 |
| Разрешение до (импульсов/об) | 262144 |
| Особенности | • CANopen®, DeviceNet • EtherCAT, EtherNet/IP, SSI • SAEJ1939, Profibus, PoE • PROFINET, POWERLINK |
Документация
Общее описание
Абсолютные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Абсолютный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. GBAMS по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GBAMS - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GBAMS, артикула 21103, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 58
- Группа товара: Абсолютный энкодер
- Диаметр вала от (мм): 12
- Диаметр вала до (мм): 15
- Разрешение до (импульсов/об): 262144
- Особенности: • CANopen®, DeviceNet • EtherCAT, EtherNet/IP, SSI • SAEJ1939, Profibus, PoE • PROFINET, POWERLINK
Baumer GBAMS: обзор и применение
Энкодеры Baumer, такие как модель GBAMS, представляют собой абсолютные оптические датчики, которые обеспечивают высокую точность и разрешение до 18 бит. С диаметром фланца 58 мм и полыми тупиковыми валами, они идеально подходят для применения в условиях промышленной автоматизации. Эти устройства поддерживают множество протоколов, включая CANopen, Profibus и EtherCAT, что делает их универсальным решением для различных производственных процессов.
Применение в производстве
Представьте, что вы работаете на заводе по производству упаковки. Здесь, в процессе автоматизации, необходимо точно контролировать положение и скорость вращения конвейера. Используя энкодеры Baumer GBAMS, вы можете добиться высокой точности позиционирования, что в свою очередь позволяет минимизировать отходы и повысить общую эффективность. Например, благодаря разрешению в 262144 шагов за оборот, вы сможете точно регулировать скорость конвейера, что значительно улучшит качество упаковки и снизит затраты на материалы.
Часто задаваемые вопросы
Что такое абсолютные энкодеры Baumer? Это устройства, которые обеспечивают точное измерение угла поворота или положения вала, даже после отключения питания. Как выбрать подходящий энкодер? Важно учитывать такие параметры, как разрешение, тип вала и поддерживаемые протоколы. Какие протоколы поддерживают энкодеры Baumer? Они совместимы с CANopen, DeviceNet, Profibus и другими. Каково разрешение энкодеров Baumer? Модели GBAMS обеспечивают разрешение до 18 бит.
Покупка и доступность
Если вы ищете надежные и высокоточные промышленные датчики, обратите внимание на энкодеры Baumer. Закажите абсолютные энкодеры онлайн и улучшите процессы автоматизации на вашем предприятии. Эти устройства не только обеспечивают высокую производительность, но и поддерживают различные протоколы, что делает их идеальным выбором для современных производственных линий.
Техническое описание
Абсолютный оптический однооборотный (GBAMS) или многооборотный (GBMMS) датчик высокого разрешения, 18 / 31 бит, интерфейс Profibus-DP, CANopen, DeviceNet, SSI, SAEJ1939, Profinet, с интерфейсом оптоволоконной технологии. Разрешение 18 / 31 бит. Фирменная технология «MultivoPlus». Предустановка типа работы, граничных значений, масштаба. Компактная форма, полый тупиковый вал.
| Технические данные — электрические параметры | |
|---|---|
| Питание | 10…30 VDC |
| Защита от обратной полярности | Yes |
| Потребление без нагрузки | 100 mA (24 VDC) |
| Время инициализации стандартное | 250 ms after power on |
| Интерфейсы | CANopen® DeviceNet EtherCAT EtherNet/IP PoE Profibus PROFINET POWERLINK SAEJ1939 SSI |
| Функция | Singleturn |
| Адрес устройства | Rotary switch in bus cover |
| Шагов за ход | 262144 / 18 bit |
| Абсолютная точность | ±0.01 ° |
| Метод обнаружения | Optical |
| Код | Binary |
| Кодовая последовательность | CW/CCW programmable |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-4 |
| Programmable parameters |
Steps per revolution Number of revolutions Preset Scaling Rotating direction |
| Диагностические функции | Position or parameter error Multiturn sensing |
| Индикатор состояния | DUO-LED integrated in bus cover |
| Допуски | UL approval / E63076 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 12 mm (blind hollow shaft) 14 mm (blind hollow shaft) 15 mm (blind hollow shaft) |
| Protection DIN EN 60529 | IP 54 IP 65 (optional) |
| Рабочая скорость | 6000 rpm (mechanical) 6000 rpm (electric) |
| Начальное ускорение | 1000 U/s |
| Пусковой момент | 0.015 Nm |
| Момент инерции ротора | 20 gcm |
| Материалы | Housing: aluminium Flange: aluminium Bus cover: zinc die-cast |
| Рабочая Температура | -25…+85 °C -40…+85 °C (optional) |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Вес (приблизительный) | 600 g |
| Подключение | Bus cover |
Модельный ряд GBAMS / GBMMS
| GBAMS.0200000 | GBAMS.0203EA2 | GBAMS.0203P32 | GBAMS.020EPA6 | GBAMS.1208EA2 | GBAMS.120EPA6 | GBAMS.4200000 |
| GBAMS.4202PA2 | GBAMS.4203EA2 | GBAMS.4203V32 | GBAMS.4205P32 | GBAMS.4205PA2 | GBAMS.420EPA2 | GBAMS.420EPA6 |
| GBAMS.5205PA2 | GBAMS.B202PA2 | — | — | — | — | — |
| GBMMS.0200000 | GBMMS.0202PA2 | GBMMS.0203EA2 | GBMMS.0203PA2 | GBMMS.0205P32 | GBMMS.0208EA2 | GBMMS.0208P22 |
| GBMMS.020EPA2 | GBMMS.020EPA6 | GBMMS.1203PA2 | GBMMS.120EPA6 | GBMMS.4200000 | GBMMS.4202PA2 | GBMMS.4203P32 |
| GBMMS.4203V32 | GBMMS.420EPA2 | GBMMS.420EPA4 | GBMMS.420EPA6 | GBMMS.5203EA2 | GBMMS.5203P32 | GBMMS.5205PA2 |
