Общее описание
ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ C АНАЛОГОВЫМ ВЫХОДОМ активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Оптический (лазерный) датчик Baumer, вы получаете надёжное решение от известного европейского производителя. OADM 20I6481/S14F по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer OADM 20I6481/S14F - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели OADM 20I6481/S14F, артикула 10144602, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Оптический (лазерный) датчик
- Ширина: 20.6
- Длина: 50
- Материал: Металлический
- Расст. срабатывания мин.: 100
- Расст. срабатывания макс.: 1000
- Особенности: • Время отклика 10 мм • разрешение до 15 мкм
Baumer OADM 20I6481/S14F: обзор и применение
Датчик расстояния Baumer OADM 20I6481/S14F представляет собой высокотехнологичное решение для промышленной автоматизации, обеспечивающее точное измерение расстояния с помощью оптической технологии. С его металлическим корпусом размером 20,6x65x50 мм и временем отклика менее 0,9 мс, этот датчик идеально подходит для сложных производственных условий, где требуется высокая надежность и точность. Он способен работать в диапазоне от 100 до 1000 мм, что делает его универсальным инструментом для различных задач.
Применение в производственном процессе
Представьте себе автоматизированную линию по упаковке, где необходимо точно контролировать расстояние между упаковками для предотвращения их столкновения. Датчик Baumer OADM 20I6481/S14F, устанавливаемый на конвейере, может быть настроен на измерение расстояния между упаковками с разрешением до 15 мкм. Это позволяет не только оптимизировать процесс упаковки, но и значительно повысить общую эффективность работы линии, минимизируя простои и потери.
Часто задаваемые вопросы
Каков диапазон измерения Baumer OADM 20I6481/S14F? Этот датчик обеспечивает измерение в диапазоне от 200 до 1000 мм. Как время отклика влияет на производительность датчика? Быстрое время отклика позволяет датчику мгновенно реагировать на изменения расстояния, что критично для динамичных производственных процессов. Какие особенности имеют фотоэлектрические датчики Baumer? Они включают обучаемый диапазон измерения и индикаторы состояния, что упрощает их настройку и эксплуатацию.
Покупка и доступность
Если вы ищете надежные решения для автоматизации, датчик Baumer OADM 20I6481/S14F станет отличным выбором. Закажите его онлайн и получите доступ к передовым технологиям измерения расстояния, которые помогут улучшить качество вашей продукции и повысить общую эффективность вашего производственного процесса.
Дополнительные преимущества
Среди других преимуществ этого датчика стоит отметить защиту от короткого замыкания и обратной полярности, что делает его безопасным в эксплуатации. Также, благодаря классу защиты IP 67, он устойчив к воздействию пыли и влаги, что особенно важно в тяжелых производственных условиях.
Техническое описание
| Основные параметры |
| Расстояние измерения Sd |
200 … 1000 mm |
| Регулировка |
Teach-in: button / external |
| Минимальный интервал обучения. |
> 20 mm |
| Индикатор включения питания |
LED green |
| Индикатор загрязненной линзы |
LED red |

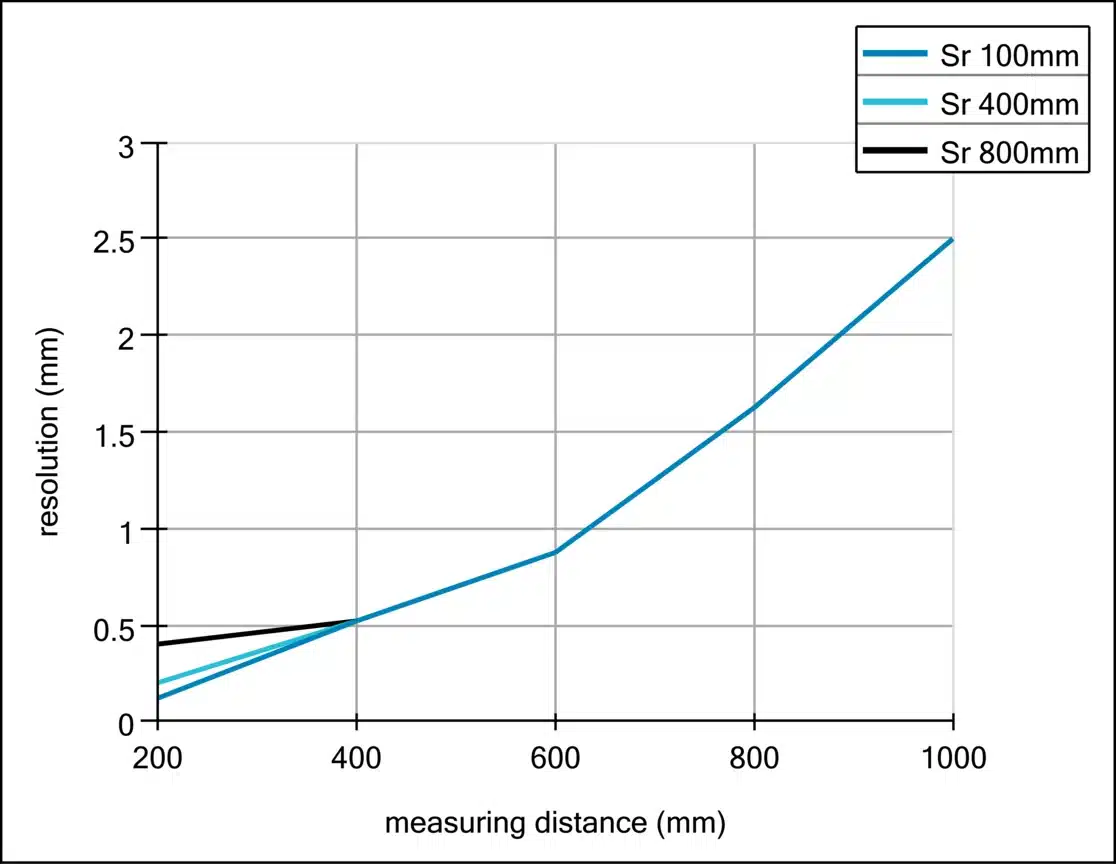

| Разрешающая способность |
0,12 … 2,5 mm |
| Ошибка линейности |
± 0,48 … ± 10 mm |
| Источник света |
pulsed red laser diode |
| Длина волны |
650 nm |
| Класс лазера |
2 |
| Тип луча |
point |
| Диаметр луча |
2 mm |
| Температурный дрейф |
|
| Электрические параметры |
| время отклика / время отклика |
|
| диапазон напряжения питания + Vs |
12 … 28 VDC |
| Потребление тока макс. (без нагрузки) |
100 mA |
| Выходная цепь |
analog |
| Выходной сигнал |
4 … 20 mA / 0 … 10 VDC |
| Сопротивление нагрузки (аналоговое по току) |
|
| Сопротивление нагрузки (аналоговый по напряжению) |
> 100 kOhm |
| Выходной ток |
|
| Выходной сигнал тревоги |
PNP |
| Защита от короткого замыкания |
yes |
| Защита от обратной полярности |
yes, Vs to GND |
| Механические параметры |
| ширина / диаметр |
20,6 mm |
| высота / длина |
65 mm |
| Глубина |
50 mm |
| Тип |
rectangular |
| Материал корпуса |
die-cast zinc |
| Лицевая сторона (оптика) |
glass |
| Тип подключения |
connector M12 8 pin, rotatable |
| Параметры окружающей среды |
| Устойчивость к внешнему свету |
|
| Рабочая Температура |
0 … +50 °C |
| Класс защиты |
IP 67 |
Вопросы и ответы
Требуется ли дополнительная защита/обогрев или корпуса для надёжной работы датчика круглый год?
Для обычных условий дополнительная защита/обогрев не обязательны: корпус металлический, питание 12–28 V, есть LED-индикатор загрязнённой линзы. Для экстремальных температур, конденсата или агрессивной среды уточните у менеджера.
Почему после установки OADM 20I6481/S14F датчик не даёт стабильного сигнала — типичные ошибки при подключении?
Частые ошибки: неверное питание (надо 12–28 VDC), перепутаны аналоговый выход (4–20 mA / 0–10 V) и PNP тревога, недостаточная нагрузка (>100 kΩ для напряжения), не выполнен teach‑in (>20 мм), загрязнённая линза (LED красный), плохой экран/земля, повреждённые кабели.
Насколько устойчив OADM 20I6481/S14F к пыли, грязи и насекомым в условиях полей и ферм?
OADM 20I6481/S14F имеет металлический корпус (20,6×65×50 мм), индикатор загрязнённой линзы (LED red) и защита от короткого замыкания/обратной полярности. Оптики — лазер 650 nm, рабочий диапазон 200–1000 мм. Конкретные IP‑класс и температурные пределы в данных отсутствуют — для уточнений свяжитесь с менеджером.
