Общее описание
ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ C АНАЛОГОВЫМ ВЫХОДОМ активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Оптический (лазерный) датчик Baumer, вы получаете надёжное решение от известного европейского производителя. OADM 20I6480/S14F по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer OADM 20I6480/S14F - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели OADM 20I6480/S14F, артикула 10144601, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Оптический (лазерный) датчик
- Ширина: 20.6
- Длина: 50
- Материал: Металлический
- Расст. срабатывания мин.: 100
- Расст. срабатывания макс.: 1000
- Особенности: • Время отклика 10 мм • разрешение до 15 мкм
Baumer OADM 20I6480/S14F: обзор и применение
Датчик Baumer OADM 20I6480/S14F — это высокотехнологичное решение в области промышленной автоматизации, которое сочетает в себе надежность и высокую точность. С его металлическим корпусом и компактными размерами (20,6x65x50 мм) он идеально подходит для использования в различных производственных условиях. С минимальным расстоянием срабатывания в 100 мм и максимальным — до 1000 мм, этот датчик обеспечивает гибкость в приложениях, требующих точного измерения расстояния.
Применение в производственном процессе
Представьте, что вы работаете на конвейерной линии по упаковке продуктов питания. Датчик Baumer OADM 20I6480/S14F может быть установлен для контроля расстояния между упаковками. Благодаря времени отклика менее 0,9 мс, он мгновенно реагирует на изменения, позволяя автоматизированной системе точно регулировать скорость конвейера. Это не только повышает эффективность, но и минимизирует риск повреждения продукции, обеспечивая высокое качество упаковки.
Вопросы о продукте
Каковы преимущества использования фотоэлектрических датчиков в автоматизации? Датчики, такие как Baumer OADM 20I6480/S14F, предлагают множество преимуществ, включая высокую разрешающую способность (до 15 мкм) и возможность работы в сложных условиях. Как работает аналоговый выход в датчиках расстояния? Он преобразует измеренные данные в стандартные сигналы 4...20 мА или 0...10 В, что позволяет легко интегрировать их в существующие системы управления.
Преимущества и возможности
Выбор Baumer OADM 20I6480/S14F — это инвестиция в надежность и качество. Заказывая этот датчик, вы получаете не просто продукт, а решение для повышения эффективности вашего производства. С его помощью вы сможете оптимизировать процессы, минимизировать ошибки и повысить общую производительность. Не упустите возможность улучшить свою автоматизацию, выбрав надежные фотоэлектрические датчики от Baumer.
Техническое описание
| Основные параметры |
| Расстояние измерения Sd |
100 … 600 mm |
| Регулировка |
Teach-in: button / external |
| Минимальный интервал обучения. |
> 10 mm |
| Индикатор включения питания |
LED green |
| Индикатор загрязненной линзы |
LED red |

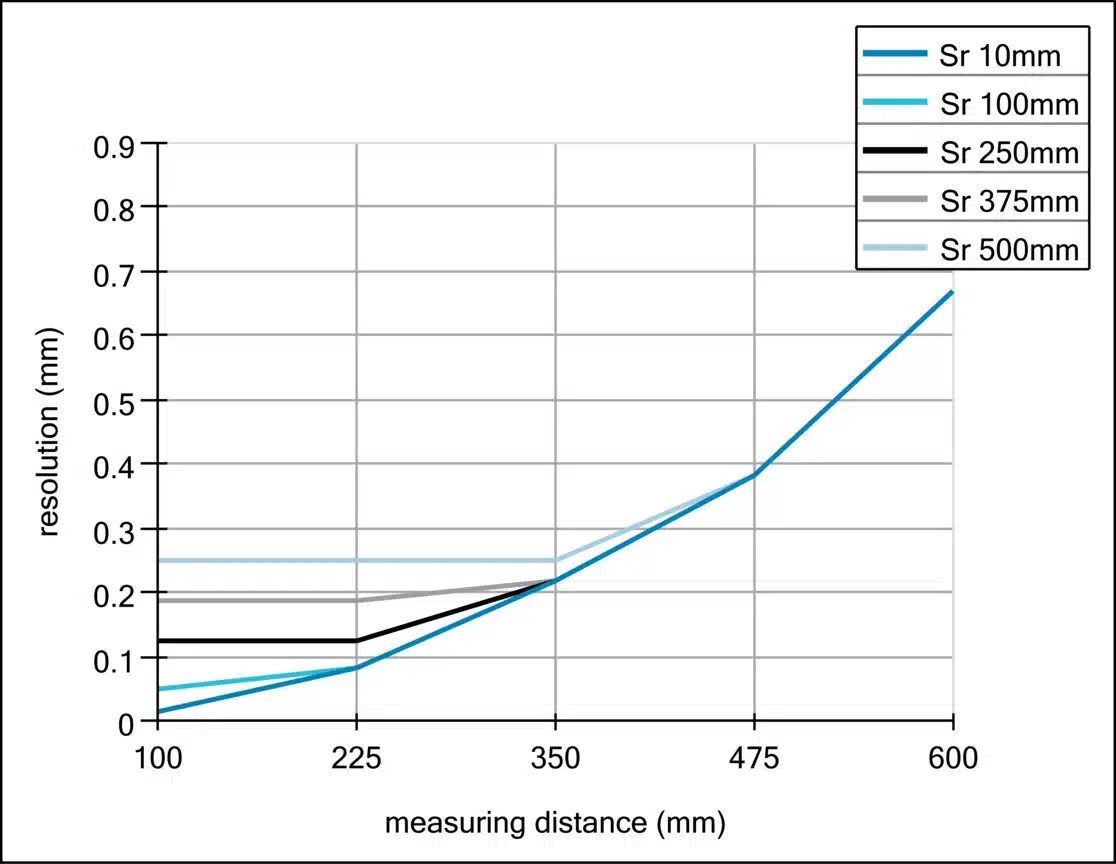

| Разрешающая способность |
0,015 … 0,67 mm |
| Ошибка линейности |
± 0,05 … ± 2 mm |
| Источник света |
pulsed red laser diode |
| Длина волны |
650 nm |
| Класс лазера |
2 |
| Тип луча |
point |
| Диаметр луча |
2 mm |
| Температурный дрейф |
|
| Электрические параметры |
| время отклика / время отклика |
|
| диапазон напряжения питания + Vs |
12 … 28 VDC |
| Потребление тока макс. (без нагрузки) |
100 mA |

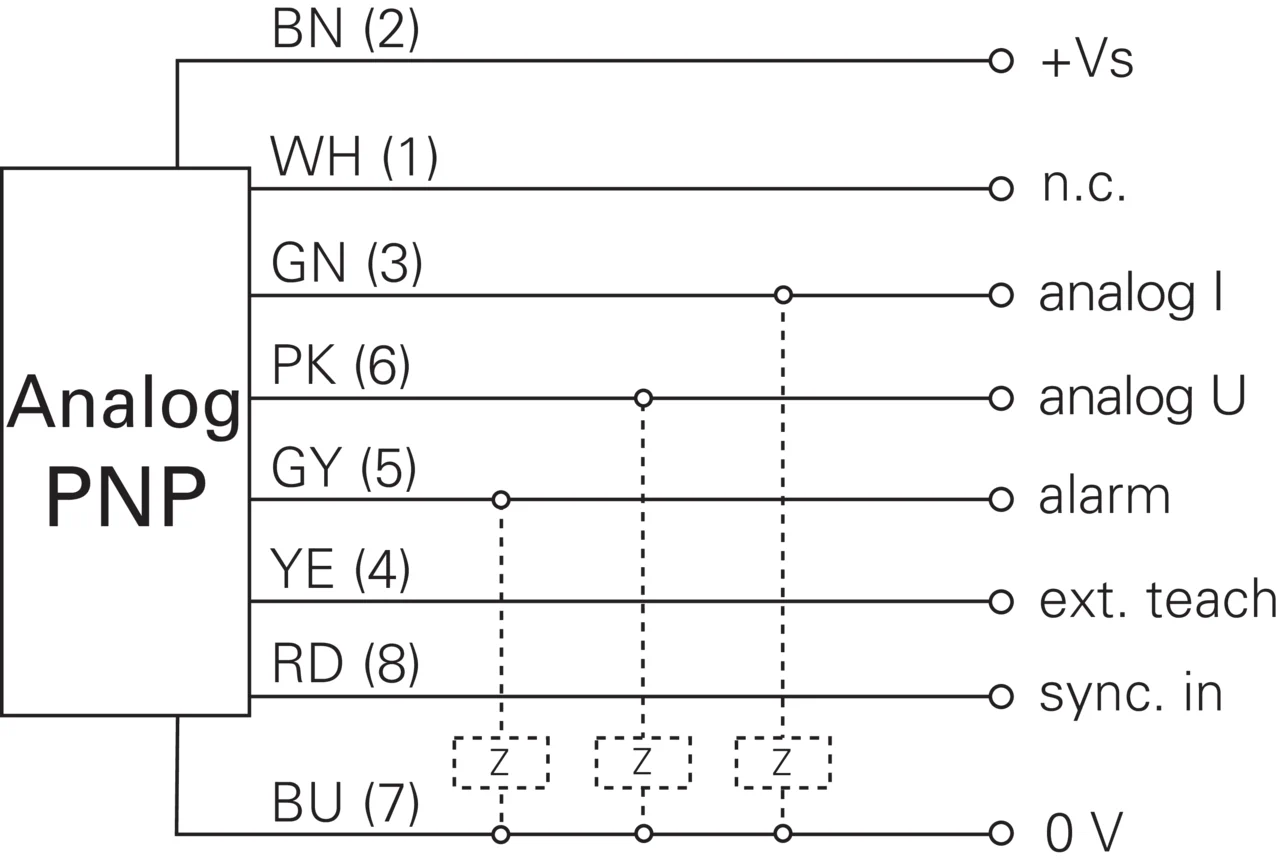

| Выходная цепь |
analog |
| Выходной сигнал |
4 … 20 mA / 0 … 10 VDC |
| Сопротивление нагрузки (аналоговое по току) |
|
| Сопротивление нагрузки (аналоговый по напряжению) |
> 100 kOhm |
| Выходной ток |
|
| Выходной сигнал тревоги |
PNP |
| Защита от короткого замыкания |
yes |
| Защита от обратной полярности |
yes, Vs to GND |

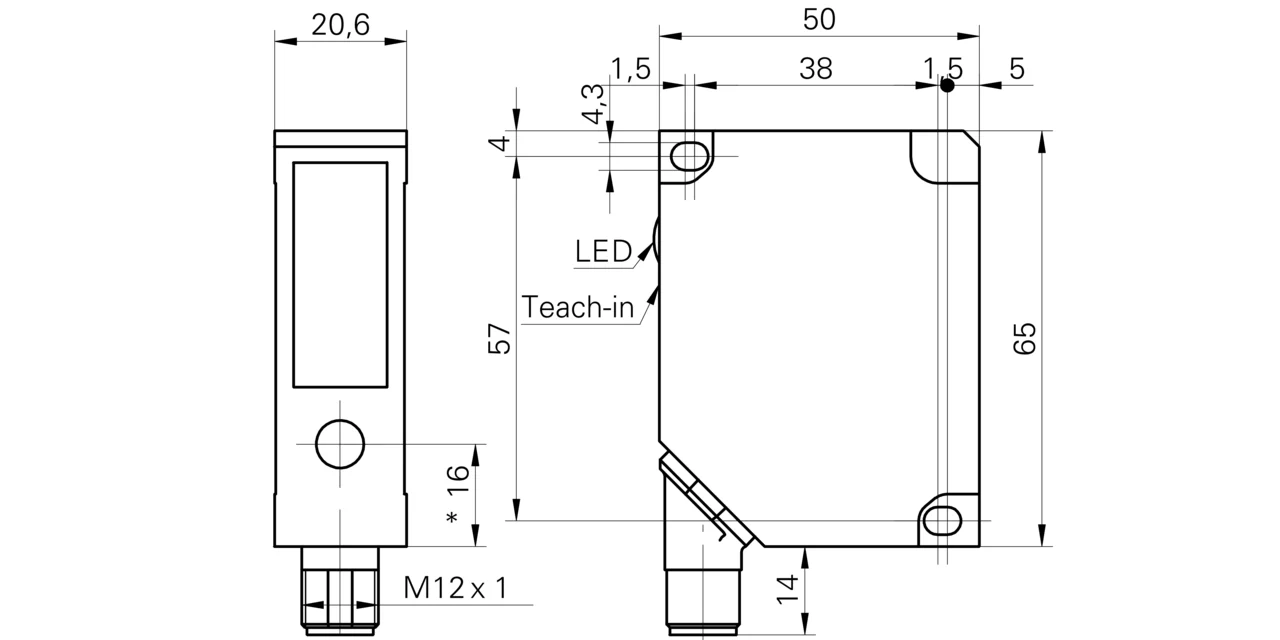

| Механические параметры |
| ширина / диаметр |
20,6 mm |
| высота / длина |
65 mm |
| Глубина |
50 mm |
| Тип |
rectangular |
| Материал корпуса |
die-cast zinc |
| Лицевая сторона (оптика) |
glass |
| Тип подключения |
connector M12 8 pin, rotatable |
| Параметры окружающей среды |
| Устойчивость к внешнему свету |
|
| Рабочая Температура |
0 … +50 °C |
| Класс защиты |
IP 67 |
Вопросы и ответы
Как установить датчик Baumer OADM 20I6480/S14F в пищевой промышленности и чем он отличается от других моделей?
Установите крепко в защищённом от загрязнений месте, соблюдайте безопасный угол и дистанцию 100…600 мм, выполните Teach‑in (кнопка/внешний). Отличается: pulsed red laser 650 nm (класс 2), Sr>10 mm, разрешение 0,015–0,67 mm (до 15 µm), t<0,9 ms, 12–28 VDC, выход 4–20 mA/0–10 V, металл. Для уточнений обратитесь к менеджеру.
Как правильно установить лазерный датчик Baumer OADM 20I6480/S14F на стройплощадке и какие варианты креплений выбрать?
Установите датчик на жёсткую виброустойчивую пластину с универсальным L- или шарнирным кронштейном, ориентируйте точечный лазер (650 nm) на цель в пределах Sd 100–600 мм (макс. 1000 мм). Подключите 12–28 VDC, настройте Teach-in (кнопка/внешний), проверьте 4–20 mA/0–10 V выход и индикаторы LED. Для уточнений обратитесь к менеджеру.
Какая минимальная детектируемая величина смещения у OADM 20I6480/S14F и как её проверить в лаборатории?
Минимальная детектируемая величина — до 0,015 мм (15 µm) при разрешении 0,015…0,67 мм. Проверка: закрепить датчик и калиброванную микроподвижку, установить Sr внутри 100–600 mm, выполнить teach-in, менять позицию шагами ≤15 µm, фиксировать аналоговый выход (4–20 mA/0–10 V), учитывать время отклика <0,9 ms и температурный дрейф.
