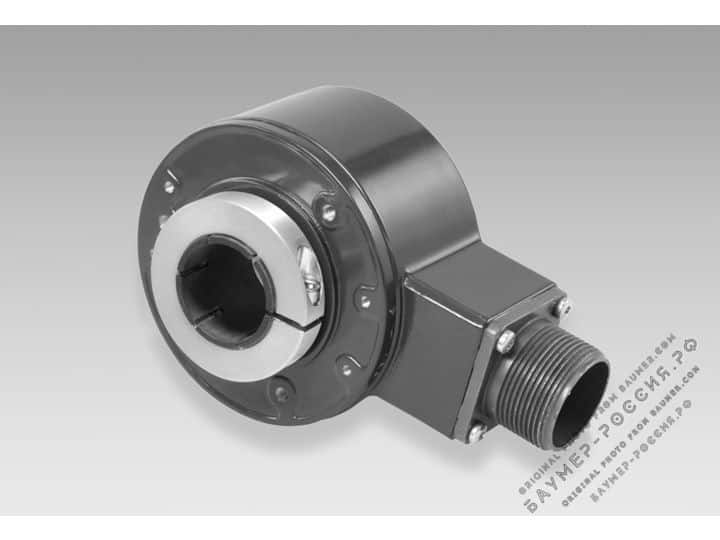

Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. HS35F по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer HS35F - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели HS35F, артикула 22108, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 80
- Тип вала: Полый
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 9.525
- Диаметр вала до (мм): 25.4
- Разрешение от (импульсов/об): 1024
- Разрешение до (импульсов/об): 80000
Baumer HS35F: обзор и применение
Baumer HS35F — это инкрементальный энкодер, который выделяется своим фланцевым диаметром 3.15" (80 мм) и высокой степенью защиты от пыли и влаги. С разрешением от 1024 до 80000 импульсов на оборот, этот промышленный стандартный энкодер обеспечивает точность измерений до 60 угловых секунд, что делает его идеальным решением для различных процессов автоматизации в таких отраслях, как металлургия, пищевая и химическая промышленность.
Применение в производственном процессе
Представьте себе конвейерную линию на заводе по производству упаковки. Здесь Baumer HS35F используется для контроля положения и скорости вращения приводных валов. Благодаря изолированному сквозному валу, энкодер минимизирует риски короткого замыкания и обеспечивает надежную работу даже в условиях высокой влажности. Это приводит к повышению общей эффективности линии и снижению затрат на обслуживание, так как точность измерений позволяет избежать ошибок в процессе упаковки.
Часто задаваемые вопросы
Каково разрешение Baumer HS35F? Этот энкодер предлагает диапазон разрешения от 1024 до 80000 импульсов на оборот, что позволяет точно контролировать движение в самых различных приложениях. Как изолированный вал влияет на работу энкодера? Изолированный вал обеспечивает защиту от короткого замыкания и улучшает долговечность устройства. В каких областях применяются инкрементальные энкодеры? Они широко используются в автоматизации, робототехнике и системах управления движением.
Покупка и заказ
Если вы ищете надежное решение для повышения эффективности вашего производства, стоит обратить внимание на Baumer HS35F. Этот энкодер не только соответствует высоким стандартам качества, но и предлагает отличные характеристики для различных производственных процессов. Закажите Baumer HS35F и убедитесь в его преимуществах уже сегодня!
Техническое описание
| Технические данные — электрические параметры | |
|---|---|
| Питание | 4.75…30 VDC |
| Защита от обратной полярности | Yes |
| Потребление без нагрузки | 40 mA (24 VDC) 130 mA (4.75 VDC) + output load, max. 250 mA |
| Импульсов на оборот | 1024…80000 |
| Точность | 60 arc-seconds |
| Метод обнаружения | Optical |
| Выходная частота | 300 kHz (TTL) 160 kHz (HTL) 160 kHz (OC) |
| Выходные сигналы | A, B, Z A, B, Z + complement, cycle index gated with negative B channel |
| Этапы выхода | Linedriver (TTL, 7272) Vout = 5 V, short-circuit proof Push-pull (HTL, 7272) Vout = Vin, short-circuit proof Open Collector (OC, 7273) Vout = Vin, short-circuit proof |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-3 |
| Сертификаты | UL approval / file no. E240061 ROHS compliant EU guideline 2011/65/EC CE |
| Технические данные — механические параметры | |
| Размер (фланец) | 3.15″ ( 80 mm) |
| Тип вала | 0.375…1″ ( 9.525…25.4 mm) (through hollow shaft isolated) |
| Диаметральное биение | 0.0016″ (0.04 mm) TIR max. |
| Допустимое смещение | 0.004″ (0.1016 mm) radial TIR (end of shaft) 0.01″ (0.254 mm) axial |
| Protection DIN EN 60529 | IP 54 IP 65 IP 67 |
| Рабочая скорость | 5000 rpm (see temperature diagram) |
| Подшипник | 52100 SAE high carbon steel (ABEC 5) |
| Пусковой момент | 3 in-oz (77 °F, IP 65) 0.02 Nm (+25 °C, IP 65) |
| Момент инерции ротора | 2.3 oz-in (420 gcm ) |
| Срок службы | Bearing: typ. 13 billion rev. (89000 h/2500 rpm) |
| Материалы | Housing: aluminium, powder-coated Shaft: stainless steel |
| Рабочая Температура | -40…+212 °F (-40…+100 °C), (fixed cable): see temperature diagram |
| Относительная влажность | 98 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 20 g, 60-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Подключение | MIL-connector, 7-pin MIL-connector, 10-pin Cable (AWG26 wire) |
| Вес (приблизительный) | 23 oz. 660 g |
Популярные модели Baumer HS35F, HS35S в России.
| HS35F 01024 T | HS35F 01024 H | HS35F 02048 H | HS35F 02048 T | HS35F 02500 T | HS35S 01024 W |
| HS35F 16384 T | HS35F 40000 H | HS35F 40000 T | HS35F 80000 T | HS35P 01024 T | HS35S 05000 W |
| HS35F 08192 H | HS35F 08192 T | HS35F 10000 H | HS35F 10000 T | HS35F 15000 T | HS35S 02048 W |
| HS35F 03072 T | HS35F 03600 T | HS35F 04096 T | HS35F 05000 H | HS35F 05000 T |
