Документация
Общее описание
Абсолютные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Абсолютный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. GXM7W - RS485 по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GXM7W - RS485 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GXM7W - RS485, артикула 21077, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Абсолютный энкодер
- Фланец (мм): 58
- Диаметр вала от (мм): 6
- Диаметр вала до (мм): 10
- Многооборотность: Многооборотный
- Разрешение до (импульсов/об): 8192
- Особенности: • RS485
Baumer GXM7W - RS485: обзор и применение

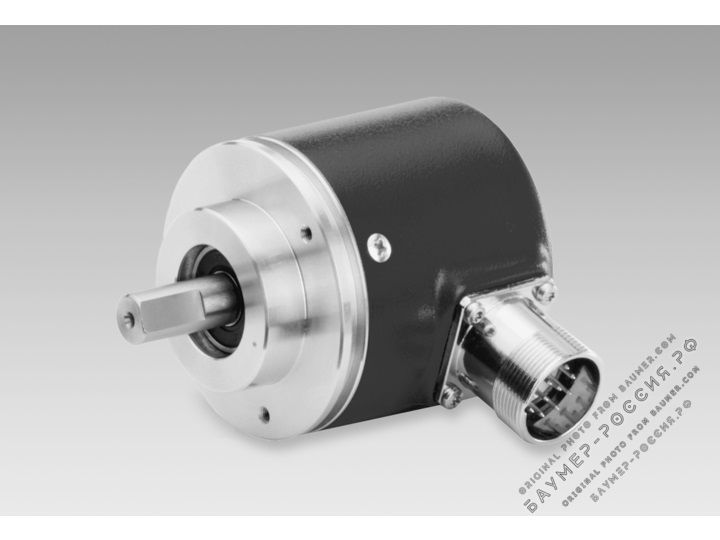

Энкодер Baumer GXM7W с интерфейсом RS485 представляет собой высокоточный абсолютный оптический датчик, который обеспечивает надежное позиционирование в самых требовательных производственных условиях. С диаметром фланца 58 мм и возможностью выбора между 10 мм сплошным валом и 6 мм сервофланцем, этот энкодер идеально подходит для интеграции в системы автоматизации различных отраслей, включая металлургию, пищевую промышленность и добычу полезных ископаемых.
Применение в производственном процессе
Представьте себе конвейерную линию на заводе по производству упаковки. Здесь Baumer GXM7W используется для точного контроля положения и скорости движущихся частей. Благодаря разрешению до 8192 шагов за оборот, этот энкодер обеспечивает высокую точность измерений, что позволяет минимизировать ошибки в процессе упаковки. Это, в свою очередь, способствует повышению общей эффективности производства и улучшению качества конечного продукта.
Часто задаваемые вопросы
Какова разрешающая способность энкодера Baumer GXM7W? Этот датчик предлагает однооборотное разрешение 8192 шагов и многооборотное разрешение 4096 шагов, что делает его идеальным для задач, требующих высокой точности. Как работает связь RS485 с GXM7W? С помощью этого интерфейса можно подключить до восьми датчиков, что упрощает интеграцию в существующие системы автоматизации. Каковы варианты валов для Baumer GXM7W? Вы можете выбрать между 10 мм сплошным валом и 6 мм сервофланцем, в зависимости от ваших потребностей.
Почему стоит выбрать Baumer GXM7W?
Если вы ищете надежный и высокоточный энкодер для своей производственной линии, Baumer GXM7W — это оптимальный выбор. С его возможностями и характеристиками, такими как защита от обратной полярности и высокая помехоустойчивость, вы можете быть уверены в стабильной работе вашего оборудования. Закажите Baumer GXM7W и обеспечьте своему производству необходимую точность и эффективность.
Техническое описание
Абсолютный оптический энкодер многооборотный выпускается в двух исполнениях: с интерфейсами RS485 или RS485 SLIN (Simplified Local Industrial Network). Разрешение 13 / 12 бит, двоичный код. На шину подключается до 8 датчиков (энкодеров). Доступ к шине по принципу Master/Slave. Имеется возможность интеграции специфицированных пользователем протоколов RS485. Зажимной или сервофланец.
| Технические данные — электрические параметры | |
|---|---|
| Питание | 10…30 VDC |
| Защита от обратной полярности | Yes |
| Потребление без нагрузки | 50 mA (24 VDC) |
| Время инициализации стандартное | 250 ms after power on |
| Интерфейс | RS485 |
| Функция | Multiturn |
| Скорость передачи | 38.4 kBaud |
| Адрес устройства | Coded by connection |
| Шагов за ход | 8192 / 13 bit |
| Количество ходов | 4096 / 12 bit |
| Абсолютная точность | ±0.025 ° |
| Метод обнаружения | Optical |
| Код | Binary |
| Кодовая последовательность | CW/CCW coded by connection |
| Этапы выхода | RS485 |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-4 |
| Допуски | UL approval / E63076 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 10 mm solid shaft (clamping flange) 6 mm solid shaft (synchro flange) |
| Фланец | Clamping or synchro flange |
| Protection DIN EN 60529 | IP 54 (without shaft seal) IP 65 (with shaft seal) |
| Рабочая скорость | 10000 rpm (mechanical) 6000 rpm (electric) |
| Начальное ускорение | 1000 U/s |
| Пусковой момент | 0.015 Nm (IP 54) 0.03 Nm (IP 65) |
| Момент инерции ротора | 20 gcm |
| Нагрузка вала | 20 N axial 40 N radial |
| Материалы | Housing: steel Flange: aluminium |
| Рабочая Температура | -25…+85 °C -40…+85 °C (optional) |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Вес (приблизительный) | 400 g |
| Подключение | Connector M23, 12-pin Cable 1 m |
Модельный ряд GXM7W
| GXM7W.0102403 | GXM7W.0104103 | GXM7W.010A001 | GXM7W.010A101 | GXM7W.010A104 | GXM7W.1101102 | GXM7W.1102101 |
| GXM7W.110A101 | GXM7W.A101101 | GXM7W.A102101 | GXM7W.A102104 | GXM7W.A102402 | GXM7W.A10A001 | GXM7W.A10A101 |
| GXM7W.A10A102 | GXM7W.A10A104 | GXM7W.B102102 | GXM7W.B102103 | GXM7W.B104103 | GXM7W.B10A101 | GXM7W.B10A103 |
Вопросы и ответы
Насколько надёжен абсолютный энкодер Baumer GXM7W - RS485 в агрессивной среде для непрерывной эксплуатации?
Как обеспечить помехоустойчивую передачу данных от GXM7W в условиях высокой электромагнитной нагрузки на нефтепромыслах?
Можно ли использовать Baumer GXM7W - RS485 в ветроэнергетике или мобильной технике в умеренном климате и в чем его преимущества/ограничения?
