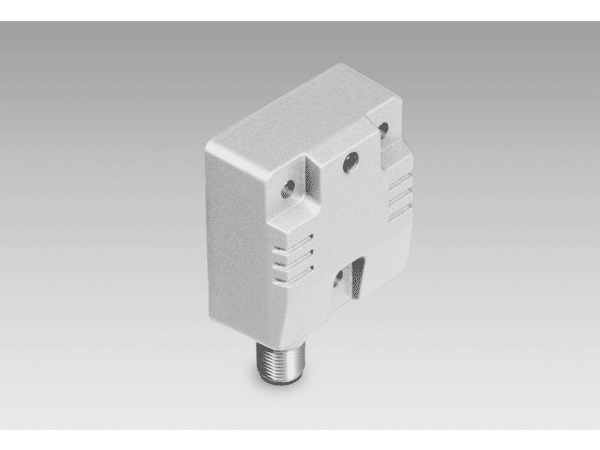

Датчики наклона GIM500R — 1-dimensional
Цена по запросу
Документация
Общее описание
Инклинометры и акселерометры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Датчики наклона Baumer, вы получаете надёжное решение от известного европейского производителя. GIM500R - 1-dimensional по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GIM500R - 1-dimensional - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GIM500R - 1-dimensional, артикула 58146, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Датчики наклона
Baumer GIM500R - 1-dimensional: обзор и применение
Инклинометр Baumer GIM500R — это высокоточный 1-мерный датчик, который обеспечивает надежное измерение угловых отклонений в диапазоне от 0 до 360°. Его выдающаяся особенность заключается в высокой разрешающей способности до 0,1° и точности ±0,1° при температуре 25 °C, что делает его идеальным выбором для автоматизации процессов в таких отраслях, как металлургия, пищевая и химическая промышленности.
Применение в производственных процессах
Представьте себе конвейерную линию на заводе по производству бетона, где точность измерений критически важна для обеспечения качества конечного продукта. Инклинометр Baumer GIM500R устанавливается на механизме, который контролирует наклон форм для бетона. Благодаря своей высокой частоте считывания в 1600 Гц, GIM500R обеспечивает мгновенную реакцию на изменения угла, что позволяет поддерживать идеальные условия для заливки бетона. Это не только улучшает качество продукции, но и значительно снижает количество брака, что, в свою очередь, увеличивает прибыльность предприятия.
Почему стоит выбрать GIM500R?
Вы задаетесь вопросом, как инклинометр Baumer GIM500R может улучшить вашу производственную линию? С его многофункциональными интерфейсами, включая CANopen® и SAE J1939, он легко интегрируется в существующие системы управления, обеспечивая бесшовный обмен данными. Кроме того, его защита от короткого замыкания и обратной полярности гарантирует надежную работу даже в сложных условиях.
Инвестиции в качество и эффективность
Приобретая инклинометр Baumer GIM500R, вы не просто получаете устройство, вы инвестируете в стабильность и эффективность вашего производства. С его помощью вы сможете минимизировать затраты на исправление ошибок и повысить общую производительность. Не упустите возможность улучшить качество своей продукции и оптимизировать процессы — выберите GIM500R для вашего предприятия.
Техническое описание
Technical data — electrical ratings
- Питание
-
- 8…36 VDC
- Защита от обратной полярности
-
- Yes
- Защита от короткого замыкания
-
- Yes
- Потребление без нагрузки
-
- ≤40 mA (24 VDC)
- Время инициализации
-
- ≤0,5 s after power on
- Интерфейс
-
- CANopen®
- SAE J1939
- Analog (4…20 mA / 0.5…4.5 V / 0…5 V / 0…10 V)
- Резистор нагрузки
-
- ≥1 kΩ / voltage output
- ≤800 Ω / current output
- Диапазон измерения
-
- 0…90°, 0…120°, 0…180°, 0…270°, 0…360°
- Разрешение
-
- 0,1 ° CANopen®
- 0,1 ° SAE J1939
- 12 Bit Analog
- Accuracy (+25 °C)
-
- Typ. ±0.1°
- Температурный коэффициент
-
- 0,008 °/K
- Повторяемость
-
- ±0,1 ° (+25 °C)
- Sensing rate
-
- 1600 Hz
- Limit frequency
-
- 0.1…25 Hz, 2. order / low-pass filter (Default: 5 Hz)
- Помехоустойчивость
-
- DIN EN 61000-6-2
- ECE Reg. No. 10R04
- ISO 7637-2
- ISO 11452-2 / ISO 11452-5
- Испускаемые помехи
-
- DIN EN 61000-6-4
- ECE Reg. No. 10R04
- ISO 7637-2 / EN 55025
- Программируемые параметры
-
- Preset and offset
- Filter
- Диагностическая функция
-
- Parameter error
- Индикатор состояния
-
- DUO-LED integrated in housing
- Допуски
-
- UL approval / E63076
Technical data — mechanical design
- Dimensions W x H x L
-
- 48 x 24 x 52 mm
- Protection DIN EN 60529
-
- IP 66
- IP 67
- IP 68
- IP 69K
- Материал
-
- Housing: aluminium, coated
- Защита от коррозии
-
- IEC 60068-2-52 Salt mist
- Complies to ISO 12944-5:1998 Protective paint systems (C5-M)
- Рабочая Температура
-
- -40…+85 °C (see general information)
- Сопротивление
-
- DIN EN 60068-2-6 Vibration 20 g, 60-2000 Hz
- DIN EN 60068-2-27 Shock 200 g, 6 ms
- Вес (приблизительный)
-
- 95 g
- Подключение
-
- Flange connector M12, 8-pin
- Flange connector M12, 5-pin
- Cable 1 m
Популярный модельный ряд Baumer GIM 500R
| GIM500R-M109.FC4.A | GIM500R-M106.FC4.A | GIM500R-M290.FV5.A | GIM500R-M136.KV5.A | GIM500R-M118.FV1.A | GIM500R-M106.FC4.A |
| GIM500R-M136.$C9.A | GIM500R-M118.KC4.A | GIM500R-M260.BC6.A | GIM500R-M136.AC6.A | GIM500R-M290.BC6.A | GIM500R-M290.FC4.A |
| GIM500R-M136.AC6.A | GIM500R-M136.FC4.A | GIM500R-M230.FC4.A | GIM500R-M290.FV1.A | GIM500R-M103.FV1.A | GIM500R-M118.KC4.A |
| GIM500R-M260.KC6.A | GIM500R-M136.FV5.A | GIM500R-M136.KC4.A | GIM500R-M230.AC6.A | GIM500R-M290.AC6.A | |
| GIM500R-M260.FC4.A | GIM500R-M136.KC6.A | GIM500R-M136.BC6.A | GIM500R-M118.FC4.A | GIM500R-M230.KC4.A | |
| GIM500R-M230.KC4.A | GIM500R-M210.FC4.A | GIM500R-M118.FV1.A | GIM500R-M290.AC6.A | GIM500R-M136.BC9.A | |
| GIM500R-M290.AC6.A | GIM500R-M260.$C6.A | GIM500R-M112.FV1.A | GIM500R-M290.KV1.A | GIM500R-M290.AC6.A | |
| GIM500R-M109.FV1.A | GIM500R-M260.FV1.A | GIM500R-M112.FC4.A | GIM500R-M290.AC9.A | GIM500R-M109.KC4.A | |
| GIM500R-M290.BC6.A | GIM500R-M290.FC4.A | GIM500R-M109.KC4.A | GIM500R-M109.FV5.A | GIM500R-M112.FV1.A | |
| GIM500R-M230.FV1.A | GIM500R-M290.KV1.A | GIM500R-M106.FV1.A | GIM500R-M136.FV1.A | GIM500R-M103.FC4.A | |
| GIM500R-M103.FC4.A | GIM500R-MV90.AC6.A | GIM500R-M103.FV1.A | GIM500R-M136.BC9.A | GIM500R-M109.FV5.A |
