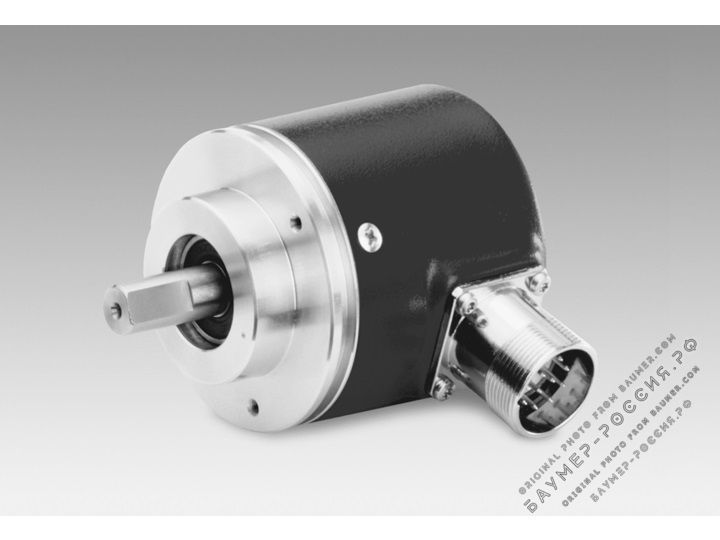

Абсолютный энкодер GBP5W — CANopen®
Цена по запросу
| Фланец (мм) | 58 |
|---|---|
| Диаметр вала от (мм) | 6 |
| Диаметр вала до (мм) | 10 |
| Многооборотность | Многооборотный |
| Разрешение до (импульсов/об) | 262144 |
| Особенности | • CANopen® • CANopen® Lift • Индикатор статуса |
Документация
Общее описание
Абсолютные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Абсолютный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. GBP5W - CANopen® по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer GBP5W - CANopen® - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели GBP5W - CANopen®, артикула 21098, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Группа товара: Абсолютный энкодер
- Фланец (мм): 58
- Диаметр вала от (мм): 6
- Диаметр вала до (мм): 10
- Многооборотность: Многооборотный
- Разрешение до (импульсов/об): 262144
- Особенности: • CANopen® • CANopen® Lift • Индикатор статуса
Baumer GBP5W - CANopen®: обзор и применение
Baumer GBP5W — это абсолютный оптический многооборотный энкодер с интерфейсом CANopen®, который обеспечивает высокую точность измерений и надежность в самых требовательных условиях. С диаметром фланца 58 мм и возможностью выбора между 10 мм сплошным валом и 6 мм сервофланцем, этот энкодер идеально подходит для применения в промышленной автоматизации, где критически важны точность и стабильность.
Применение в производственных процессах
Представьте себе современный завод по производству упаковки, где требуется высокая степень автоматизации. Здесь Baumer GBP5W используется для контроля положения механизмов упаковки. Благодаря разрешению в 18 бит, этот энкодер позволяет точно отслеживать положение упаковочного оборудования, что минимизирует ошибки и увеличивает скорость производственного процесса. В результате, производитель получает не только высокое качество упаковки, но и значительное сокращение времени цикла, что ведет к повышению общей эффективности завода.
Часто задаваемые вопросы
Какова разрешающая способность Baumer GBP5W? Этот энкодер предлагает разрешение 262144 шагов за один оборот, что позволяет достичь высокой точности в измерениях. Как работает интерфейс CANopen®? Это протокол, который обеспечивает надежную и быструю передачу данных между устройствами в сети, что делает его идеальным для промышленных приложений. Каковы размеры фланца? Диаметр фланца составляет 58 мм, что обеспечивает легкость установки в различных системах. Подходит ли этот энкодер для промышленных приложений? Безусловно, его конструкция и характеристики делают его отличным выбором для самых различных отраслей, включая металлургию и пищевую промышленность.
Почему стоит выбрать Baumer GBP5W
Если вы стремитесь улучшить производственные процессы и обеспечить точность измерений, Baumer GBP5W станет вашим надежным партнером. Этот энкодер не только обеспечивает высокую производительность, но и предлагает возможность гибкой настройки параметров, что позволяет адаптировать его под конкретные задачи. Закажите Baumer GBP5W и откройте новые горизонты в автоматизации вашего производства.
Техническое описание
Абсолютный оптический многооборотный датчик высокого разрешения с интерфейсом CANopen. Разрешение 18 / 14 бит, двоичный код. Зажимной или сервофланец.
| Технические данные — электрические параметры | |
|---|---|
| Питание | 10…30 VDC |
| Защита от обратной полярности | Yes |
| Потребление без нагрузки | 50 mA (24 VDC) |
| Время инициализации стандартное | 250 ms after power on |
| Интерфейс | CANopen® |
| Функция | Multiturn |
| Скорость передачи | 10…1000 kBaud |
| Соответствие профиля | CANopen® CiA DSP 406 V 3.0 |
| Рабочий режим | Event-triggered / Time-triggered Remotely-requested Sync (cyclic) / Sync (acyclic) |
| Идентификатор | 11 bit |
| Шагов за ход | 262144 / 18 bit |
| Количество ходов | 16384 / 14 bit |
| Абсолютная точность | ±0.01 ° |
| Метод обнаружения | Optical |
| Код | Binary |
| Кодовая последовательность | CW/CCW programmable |
| Этапы выхода | CAN bus standard ISO / DIS 11898 |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-4 |
| Programmable parameters |
Operating modes Total resolution Scaling Rotation speed monitoring |
| Диагностические функции | Position or parameter error Multiturn sensing |
| Индикатор состояния | DUO-LED integrated in housing |
| Допуски | UL approval / E63076 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 10 mm solid shaft (clamping flange) 6 mm solid shaft (synchro flange) |
| Фланец | Clamping or synchro flange |
| Protection DIN EN 60529 | IP 54 (without shaft seal) IP 65 (with shaft seal) |
| Рабочая скорость | 10000 rpm (mechanical) 6000 rpm (electric) |
| Начальное ускорение | 1000 U/s |
| Пусковой момент | 0.015 Nm (IP 54) 0.03 Nm (IP 65) |
| Момент инерции ротора | 20 gcm |
| Нагрузка вала | 20 N axial 40 N radial |
| Материалы | Housing: steel Flange: aluminium |
| Рабочая Температура | -25…+85 °C -40…+85 °C (optional) |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Вес (приблизительный) | 500 g |
| Подключение | Connector M12, 5-pin Connector M23, 12-pin Connector D-SUB, 9-pin |
Модельный ряд GBP5W
| GBP5W.010A306 | GBP5W.010M116 | GBP5W.110A306 | GBP5W.A10A216 | GBP5W.A10M106 | GBP5W.A10M116 | GBP5W.A10M306 |
| GBP5W.B10D316 | GBP5W.B10M106 | — | — | — | — | — |
Вопросы и ответы
Можно ли сравнительно оценить долговременную стабильность точности GBP5W в режиме 24/7 с учётом износа и калибровки по сравнению с конкурентами?
Как летний период (высокая температура и влажность) влияет на калибровку и дрейф абсолютного энкодера GBP5W - CANopen® по сравнению с инкрементальными энкодерами?
Можно ли использовать GBP5W - CANopen® в системах с длинными кабельными линиями и высоким уровнем помех в солнечных фермах? Какие фильтры или репитеры требуются?
