Документация
Общее описание
Инкрементальные энкодеры активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Инкрементальный энкодер Baumer, вы получаете надёжное решение от известного европейского производителя. G0355 по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer G0355 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели G0355, артикула 22042, а также требуемого количества.
Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.
Ключевые особенности
- Фланец (мм): 58
- Тип вала: Выступающий
- Группа товара: Инкрементальный энкодер
- Диаметр вала от (мм): 10
- Диаметр вала до (мм): 10
- Разрешение от (импульсов/об): 6000
- Разрешение до (импульсов/об): 80000
Baumer G0355: обзор и применение
Энкодер Baumer G0355 — это компактное решение для высокоточной измерительной технологии, обеспечивающее разрешение от 6000 до 80000 импульсов на оборот. С диаметром фланца 58 мм и 10 мм сплошным валом, этот инкрементальный энкодер идеально подходит для применения в различных отраслях, включая металлургию и пищевую промышленность. Его высокая производительность и надежность делают его незаменимым инструментом для повышения эффективности процессов автоматизации.
Применение в производстве
Представьте себе современное конвейерное оборудование на заводе по производству пищевых продуктов. Здесь энкодер G0355 контролирует скорость и положение вращения вала, обеспечивая точность перемещения продуктов на всех этапах. Благодаря оптическому методу обнаружения, он минимизирует вероятность ошибок, что в свою очередь снижает количество отходов и повышает качество конечного продукта. Таким образом, использование G0355 позволяет не только оптимизировать производственные процессы, но и значительно сэкономить ресурсы.
Часто задаваемые вопросы
Каковы диапазоны разрешения энкодера Baumer G0355? Этот энкодер предлагает впечатляющий диапазон разрешения, что позволяет использовать его в самых различных приложениях. Как влияет размер фланца 58 мм на установку? Компактный фланец упрощает интеграцию в ограниченные пространства, что особенно важно в условиях современного производства. Какие приложения подходят для инкрементальных энкодеров? Они идеально подходят для контроля и управления в системах автоматизации, где требуется высокая точность. Какие преимущества предлагает использование продукции Baumer? Надежность, высокое качество и инновационные технологии — основные факторы, которые делают Baumer лидером в области автоматизации.
Почему стоит выбрать G0355
Если вы ищете надежное решение для автоматизации, обратите внимание на энкодер Baumer G0355. Этот высококачественный продукт поможет вам оптимизировать процессы и повысить точность измерений. Закажите инкрементальные энкодеры Baumer и откройте для себя мир возможностей, которые они могут предложить вашему производству.
Техническое описание

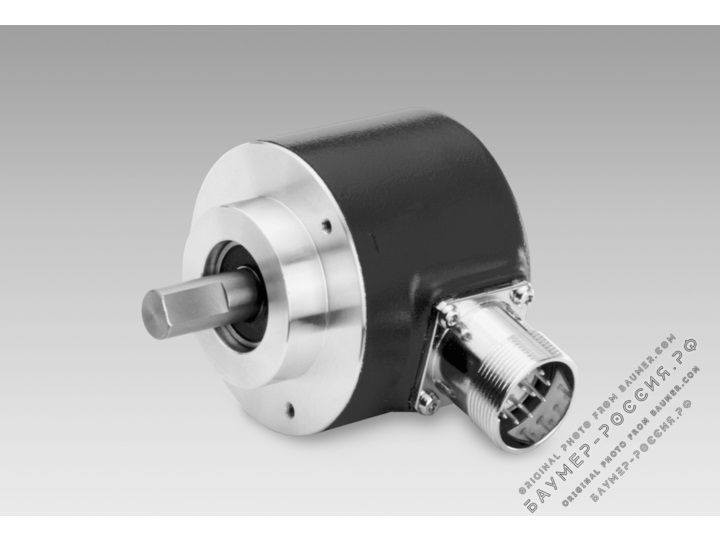

G0355 (с зажимным фланцем) и G0356 (с сервофланцем) — компактные инкрементальные энкодеры высокого разрешения. Выходные каналы A,B,N (нулевой импульс), прямые и инвертированные. Выход реализован по двухтактной симметричной схеме или RS422. Аксиальное или радиальное подключение через штеккер М23 кабелем 1м.
| Технические данные — электрические параметры | |
|---|---|
| Питание | 5 VDC ±10 % 4.75…30 VDC 10…30 VDC |
| Защита от обратной полярности | Yes (4.75…30 VDC) |
| Потребление без нагрузки | 30 mA (24 VDC) 60 mA (5 VDC) |
| Импульсов на оборот | 6000…80000 |
| Опорный сигнал | Zero pulse, width 90° |
| Метод обнаружения | Optical |
| Выходная частота | 300 kHz |
| Выходные сигналы | A 90° B, N + inverted |
| Этапы выхода | Linedriver/RS422 Push-pull short-circuit proof |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Испускаемые помехи | DIN EN 61000-6-4 |
| Допуски | UL approval / E63076 |
| Технические данные — механические параметры | |
| Размер (фланец) | 58 mm |
| Тип вала | 10 mm solid shaft |
| Нагрузка вала | 20 N axial 40 N radial |
| Фланец | Clamping flange |
| Protection DIN EN 60529 | IP 54 (without shaft seal) IP 65 (with shaft seal) |
| Рабочая скорость | 10000 rpm |
| Пусковой момент | 0.015 Nm (IP 54) 0.03 Nm (IP 65) |
| Момент инерции ротора | 20 gcm |
| Материалы | Housing: aluminium Flange: aluminium |
| Рабочая Температура | -25…+100 °C (5 VDC) -25…+85 °C (24 VDC) -40…+85 °C (optional) |
| Относительная влажность | 95 % non-condensing |
| Сопротивление | DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms |
| Подключение | Connector M23, 12-pin Cable 1 m |
| Вес (приблизительный) | 250 g |
Модельный ряд G0355 / G0356
| G0355.022C220 | G0355.022C232 | G0355.0253172 | G0355.0253177 | G0355.0254170 | G0355.0254172 | G0355.0254176 |
| G0355.0254180 | G0355.025C271 | G0355.025C276 | G0355.025C277 | G0355.025C370 | G0355.025C371 | G0355.025C372 |
| G0355.025C373 | G0355.025C374 | G0355.025C375 | G0355.025C376 | G0355.025C380 | G0355.025C382 | G0355.070C202 |
| G0355.070C302 | G0355.070C303 | G0355.070C304 | G0355.070C318 | G0355.070C327 | G0355.070C347 | G0355.070C351 |
| G0355.070C370 | G0355.0753172 | G0355.0753176 | G0355.0753274 | G0355.0754172 | G0355.0754173 | G0355.0754174 |
| G0355.0754176 | G0355.0754182 | G0355.0754470 | G0355.075C271 | G0355.075C276 | G0355.075C282 | G0355.075C325 |
| G0355.075C370 | G0355.075C371 | G0355.075C372 | G0355.075C373 | G0355.075C374 | G0355.075C375 | G0355.075C376 |
| G0355.075C377 | G0355.075C381 | G0355.075C573 | G0355.075R073 | G0355.075R075 | G0355.0773176 | G0355.0774172 |
| G0355.0774179 | G0355.0774476 | G0355.077C270 | G0355.077C276 | G0355.077C371 | G0355.077C372 | G0355.077C373 |
| G0355.077C376 | G0355.077C377 | G0355.A22C302 | G0355.A253181 | G0355.A254170 | G0355.A254172 | G0355.A254173 |
| G0355.A254176 | G0355.A254179 | G0355.A254473 | G0355.A254681 | G0355.A25C372 | G0355.A25C373 | G0355.A25C374 |
| G0355.A25C375 | G0355.A25C376 | G0355.A25C377 | G0355.A25C379 | G0355.A25C382 | G0355.A704604 | G0355.A70C303 |
| G0355.A70C304 | G0355.A72C320 | G0355.A753172 | G0355.A753173 | G0355.A753176 | G0355.A753274 | G0355.A754170 |
| G0355.A754173 | G0355.A754176 | G0355.A754177 | G0355.A754273 | G0355.A754670 | G0355.A75C271 | G0355.A75C272 |
| G0355.A75C273 | G0355.A75C283 | G0355.A75C325 | G0355.A75C370 | G0355.A75C371 | G0355.A75C372 | G0355.A75C373 |
| G0355.A75C374 | G0355.A75C375 | G0355.A75C376 | G0355.A75C377 | G0355.A75C379 | G0355.A75C381 | G0355.A75C383 |
| G0355.A773176 | G0355.A77C370 | G0355.A77C372 | G0355.A77C373 | G0355.A77C374 | G0355.A77C375 | G0355.A77C376 |
| G0355.A77C379 | G0355.A77C380 | G0355.A77C381 | G0355.A77C383 | — | — | — |
Вопросы и ответы
Как Baumer G0355 сравнивается с другими инкрементальными энкодерами по точности и надежности в непрерывном производстве?
Какие типичные неисправности у Baumer G0355 возникают при повышенной влажности и сезонных перепадах температур?
Какие специфические меры по защите от конденсата и перегрева нужны при установке Baumer G0355 в открытых летних условиях на морском побережье?
