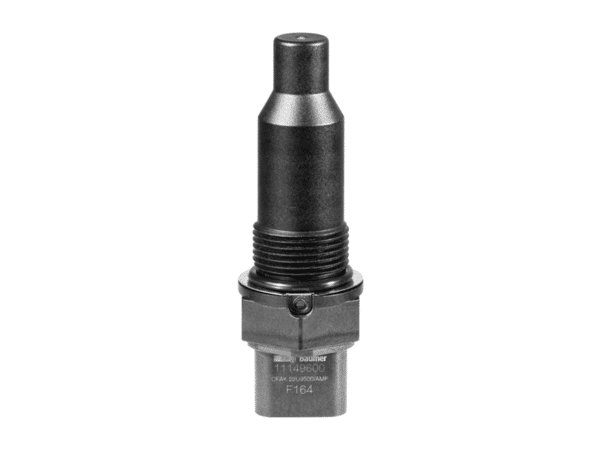

CFAK 22U9500/AMP — изображение 1

Датчик уровня жидкости для масла/нефти CFAK 22U9500/AMP

Цена по запросу

Добавить в список желаний
Артикул: 58077 Категория:

Документация

Общее описание

активно применяются и решают производственные задачи в различных отраслях промышленности. Покупая Датчик уровня жидкости для масла/нефти Baumer, вы получаете надёжное решение от известного европейского производителя. CFAK 22U9500/AMP по ценам производителя с быстрой доставкой по всей России. Срок поставки от нескольких дней до 10 недель, и зависит от наличия или времени производства. Baumer CFAK 22U9500/AMP - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Гарантия 12 месяцев с даты покупки.
Для оформления заказа данной позиции вам необходимо направить запрос на электронную почту с указанием модели CFAK 22U9500/AMP, артикула 58077, а также требуемого количества. Оказываем консультацию и техническую поддержку как по телефону, так и по эл. почте.

Ключевые особенности

  • Группа товара: Датчик уровня жидкости для масла/нефти

Baumer CFAK 22U9500/AMP: обзор и применение

Датчик уровня Baumer CFAK 22U9500/AMP — это высокотехнологичное решение для автоматизации процессов, обеспечивающее точное измерение уровня жидкостей в самых сложных условиях. С его уникальной технологией CleverLevel (Frequency Sweep) вы получаете надежный сигнализатор уровня, который работает в диапазоне температур от -40 до +85 °C и защищен по стандарту IP 69K. Это делает его идеальным выбором для применения в таких отраслях, как нефтегазовая, пищевая и химическая промышленность.

Применение в производственном процессе

Представьте себе, как Baumer CFAK 22U9500/AMP может быть интегрирован в систему управления уровнем масла на заводе по переработке нефти. Этот датчик, установленный на резервуаре, обеспечивает непрерывный мониторинг уровня масла, отправляя аналоговый сигнал на контроллер. Благодаря высокой точности измерений и быстрому времени отклика менее 1000 мс, вы можете оперативно реагировать на изменения уровня, предотвращая переполнение или недостаток жидкости, что в свою очередь минимизирует риски простоя оборудования и потерь.

Что такое CleverLevel и как он работает?

CleverLevel — это технология, основанная на принципе частотного зондирования, которая позволяет датчику точно определять уровень жидкости, даже в условиях сложной среды. Это особенно важно для процессов, где необходимо учитывать изменения температуры и давления, так как датчик обеспечивает стабильную работу в диапазоне от -40 до +100 °C. Благодаря этому, вы можете быть уверены в надежности и точности измерений, что критично для поддержания качества продукции.

Преимущества и возможности

С Baumer CFAK 22U9500/AMP вы получаете не просто датчик, а целую систему, способствующую повышению эффективности вашего производства. Его конструкция из прочного материала PA 10T/X и возможность работы в жестких условиях делают его идеальным выбором для различных промышленных применений. Не упустите возможность оптимизировать свои процессы с помощью этого высококачественного оборудования — сделайте шаг к более эффективному и безопасному производству.

Техническое описание

Основные параметры
Особый вид
  • liquid level sensor for oil
Тип монтажа
  • non-flush
Версия
  • adhesion resistant
Тип измерения
  • contact with medium
Допуски / сертификаты
  • EN 60947-5-2 / EN 60947-5-7
  • EN ISO 14982:2009
  • ISO 15003:2006, Sec 5.13
  • ISO 13766:2006-05
  • EN 13309:2010
field of application
Обнаружение непроводящих сред
  • no
Определение уровня заполнения через контейнер/емкость
  • no
Прямой контакт с жидкостью
  • yes
Обнаружение объектов / сыпучие матриалы
  • no
Электрические параметры
диапазон напряжения питания + Vs
  • 4,75 … 5,25 VDC
Потребление тока макс. (без нагрузки)
  • 42 mA
Потребление тока (базовое)
  • 10 mA
Выходная цепь
  • voltage output
output state
  • in air 2,75 … 3,25 V
  • in liquid 1,25 … 1,75 V
  • fault 0,50 … 1,00 V
typ. response time
  • < 1000 ms
Сопротивление нагрузки
  • ≥ 930 Ohm
capacitive load
  • < 200 nF
Защита от короткого замыкания
  • yes
Защита от обратной полярности
  • no
Механические параметры
Тип
  • cylindrical threaded
Материал корпуса
  • PA 10T/X
Габариты
  • 22 mm
Длина корпуса
  • 87 mm
Тип подключения
  • connector AMPSEAL 16 3 pin
Максимальный момент затяжки
  • 14 Nm (min. 10 Nm)
fluid port
  • O-Ring port M22 x 1,5 (ISO 6149-1)
Параметры окружающей среды
Рабочая Температура
  • -40 … +85 °C
media temperature
  • -40 … +100 °C
storage temperature
  • -55 … +125 °C
Класс защиты
  • IP 69K

Вопросы и ответы

Насколько точен датчик уровня Baumer CFAK 22U9500/AMP при измерении масла в деревообрабатывающих станках?

CFAK 22U9500/AMP даёт аналоговый выход для прямого контакта с маслом (выход в воздухе 2,75–3,25 V, в жидкости 1,25–1,75 V). Питание 4,75–5,25 V, ток макс. 42 mA, -40…85 °C, IP69K. Конкретная погрешность в спецификации не указана — для точных данных обратитесь к менеджеру.

Есть ли у CFAK 22U9500/AMP встроенные механизмы компенсации дрейфа при многократных циклах заполнения/опорожнения?

Да. CFAK 22U9500/AMP использует технологию CleverLevel (Frequency Sweep) и дизайн «adhesion resistant», что обеспечивает устойчивость к наслоениям и компенсирует дрейф при циклической работе. Тех. характеристики: IP69K, -40…85°C, Vs 4,75–5,25 V.

Могут ли конденсат, лёд или отложения в баке вызывать ложные срабатывания CFAK 22U9500/AMP и как это предотвратить?

Конденсат, лёд или сильные отложения теоретически влияют на контактный датчик, но версия "adhesion resistant" и конструкция non‑flush снижают риск. Рекомендуются регулярная очистка, правильная ориентация монтажа, контроль температуры и защита от замерзания. Технические параметры: IP69K, -40…85 °C, питание 4,75–5,25 V, выход voltage. Для точной оценки обратитесь к менеджеру.
